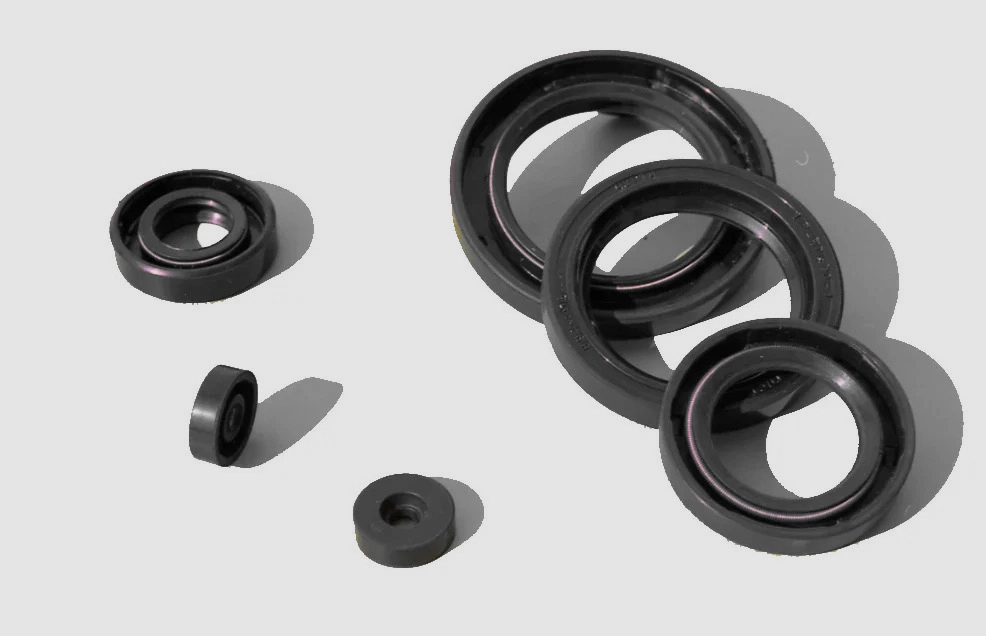

Манжеты армированные ГОСТ 8752-79 - фото №1

Манжеты армированные ГОСТ 8752-79

Резинотехнические изделия / Резиновые уплотнители, прокладки, манжеты, кольца

Перейти в избранное

Купить на
Полиуретан
Резина
Маслобензостойкие
Перейти в избранное
Температурный режим от -60°С до + 170°С
Тип I однокромочный
Рабочее давление до 0,05 МПа
Допустимая скорость до 20 м/с
Тип II однокромочный с пыльником

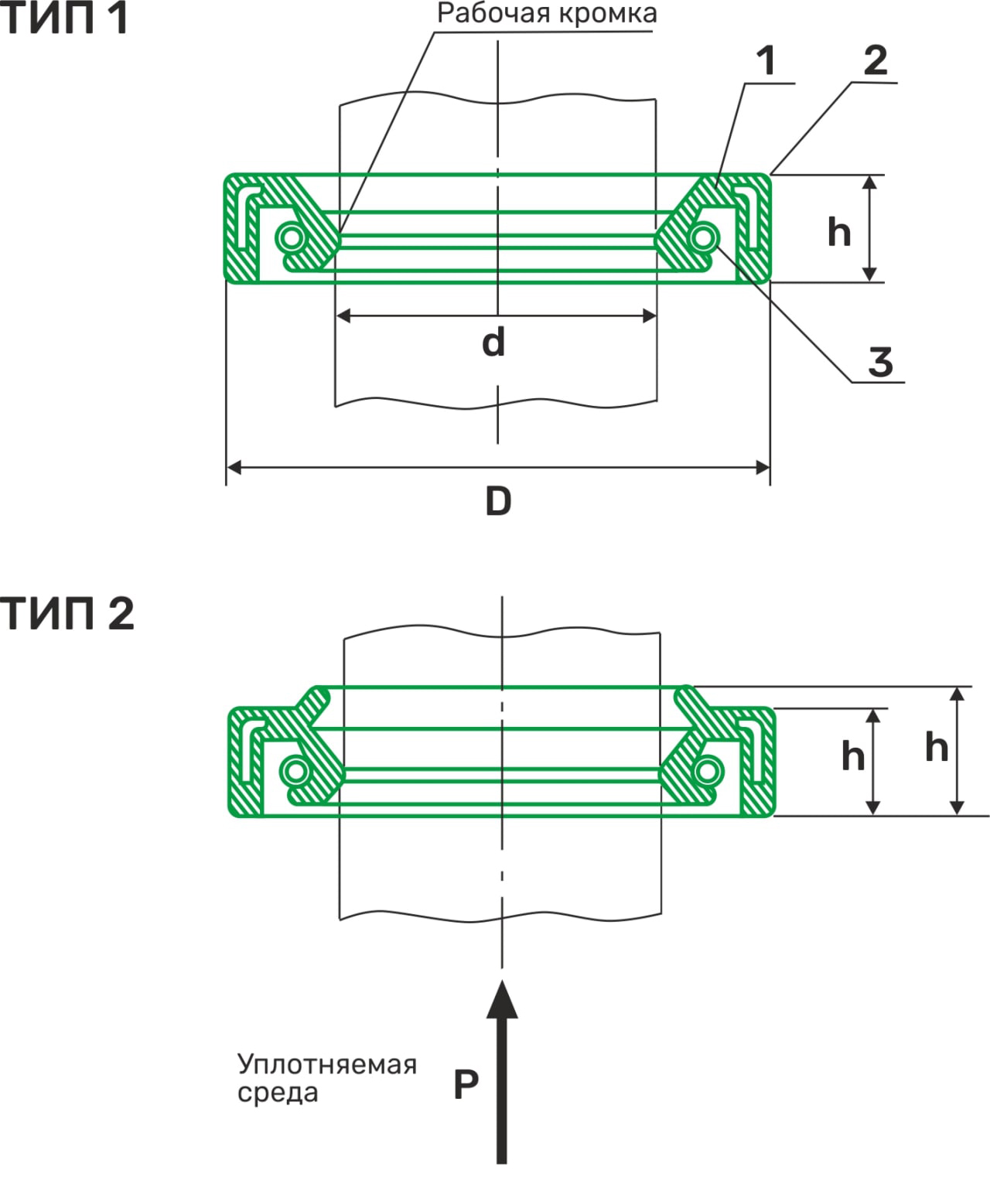

Схема:

Манжеты армированные ГОСТ 8752-79 - схема №1

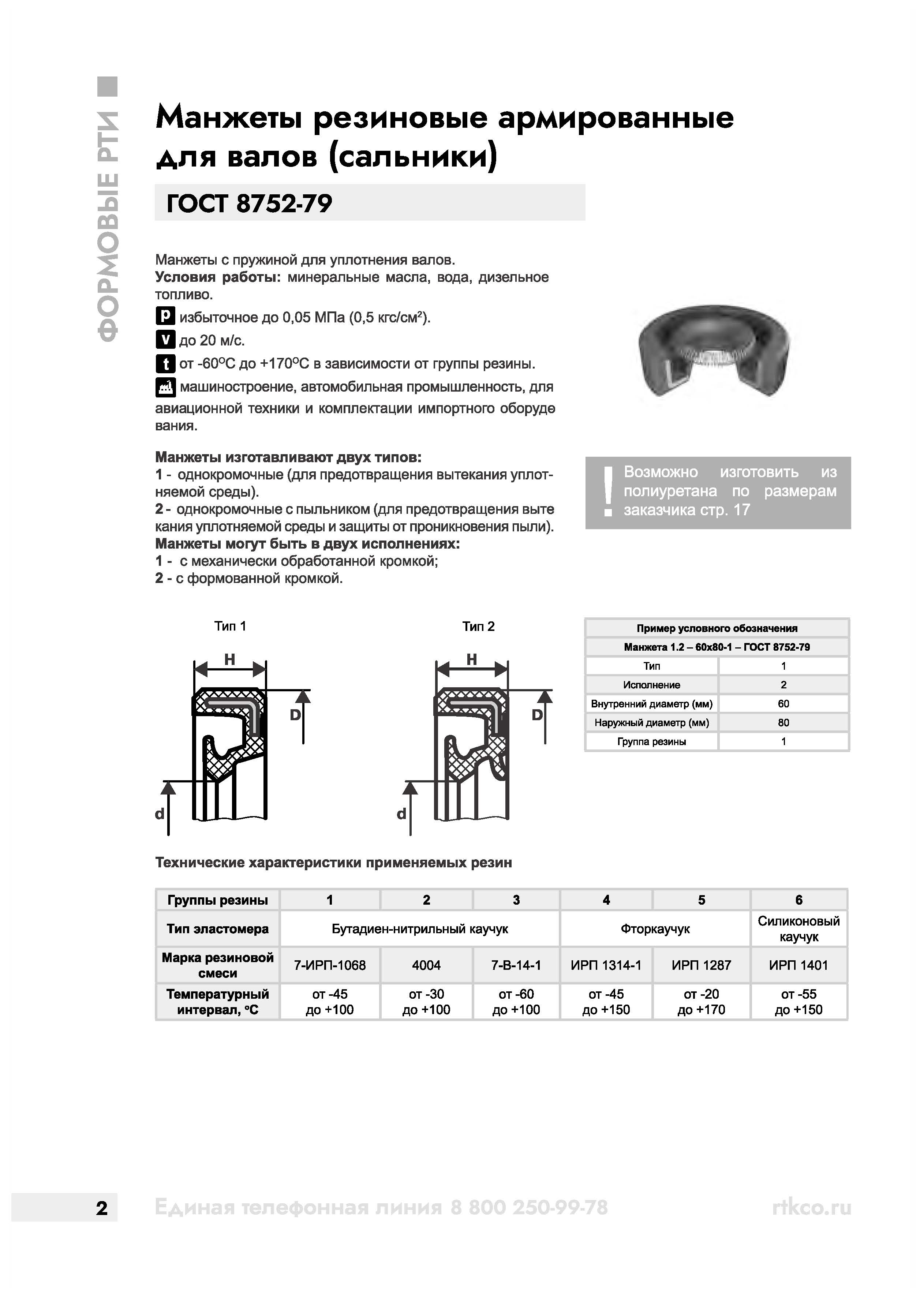

Армированные манжеты ГОСТ 8752 (сальники) с пружиной предназначены для герметизации валов и предотвращения утечек смазочных жидкостей.

Изготавливаются в двух вариантах исполнения:

  1. с кромкой обработанной механическим способом
  2. с кромкой формованной

Изделия находят применение в различных отраслях автомобильной промышленности, машиностроения, а также в авиационной технике и для комплектования импортного оборудования. Они одинаково эффективны как в промышленности, так и в быту. Армированные варианты для пресса могут использоваться в качестве уплотнителя в канализации, системах водоснабжения, при монтаже сантехники и в других областях, где необходима надежная и долговечная герметизация между различными средами.

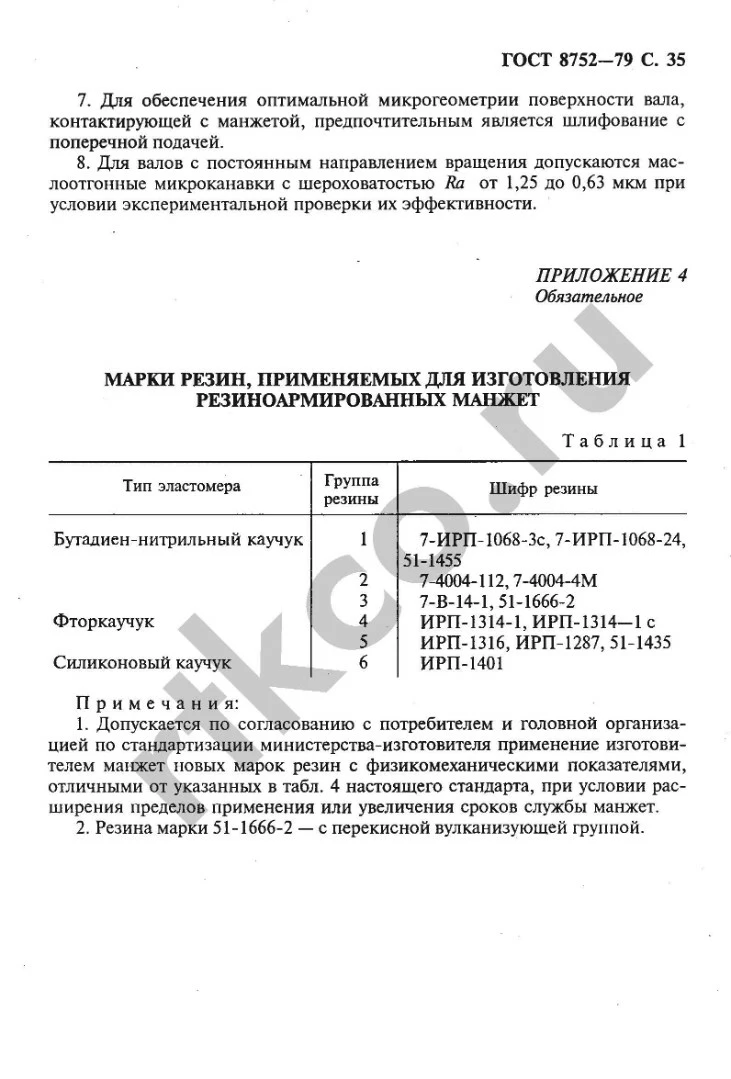

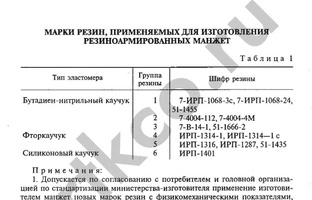

Используются марки резины: 7-ИРП-1068, 4004, 7-В-14-1, ИРП 1401, ИРП 1287. Изготавливается из специализированных, достаточно твердых типов резины. Эта прочная и износостойкая деталь эффективно обеспечивает герметизацию валов станков и агрегатов.

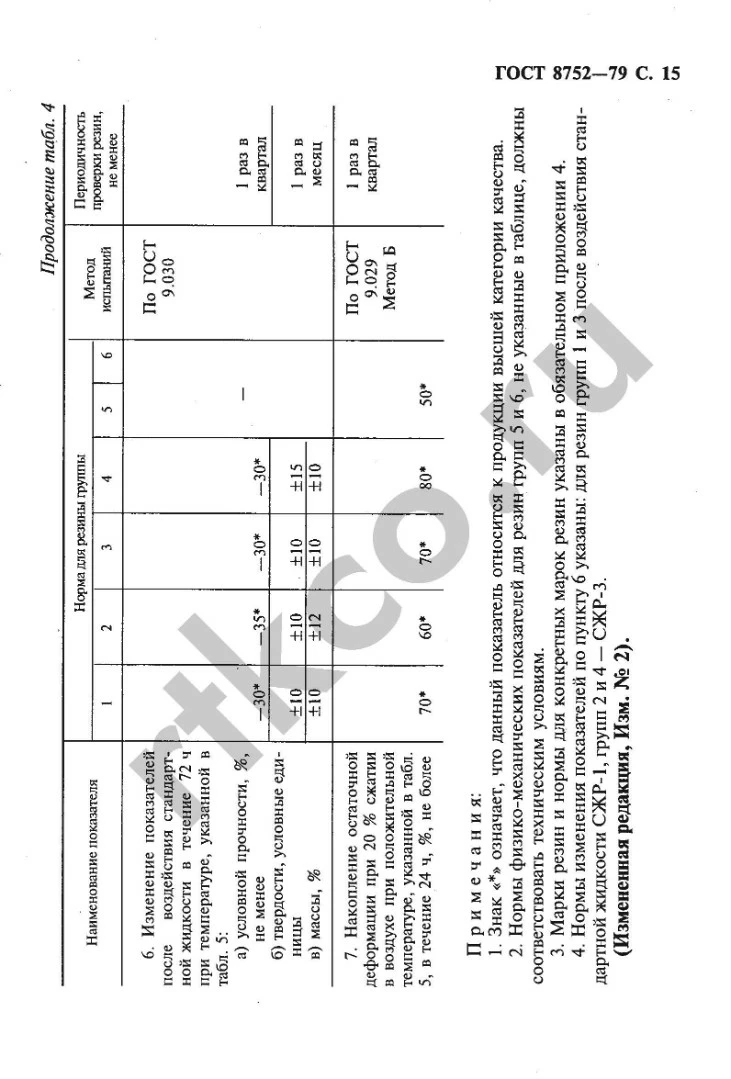

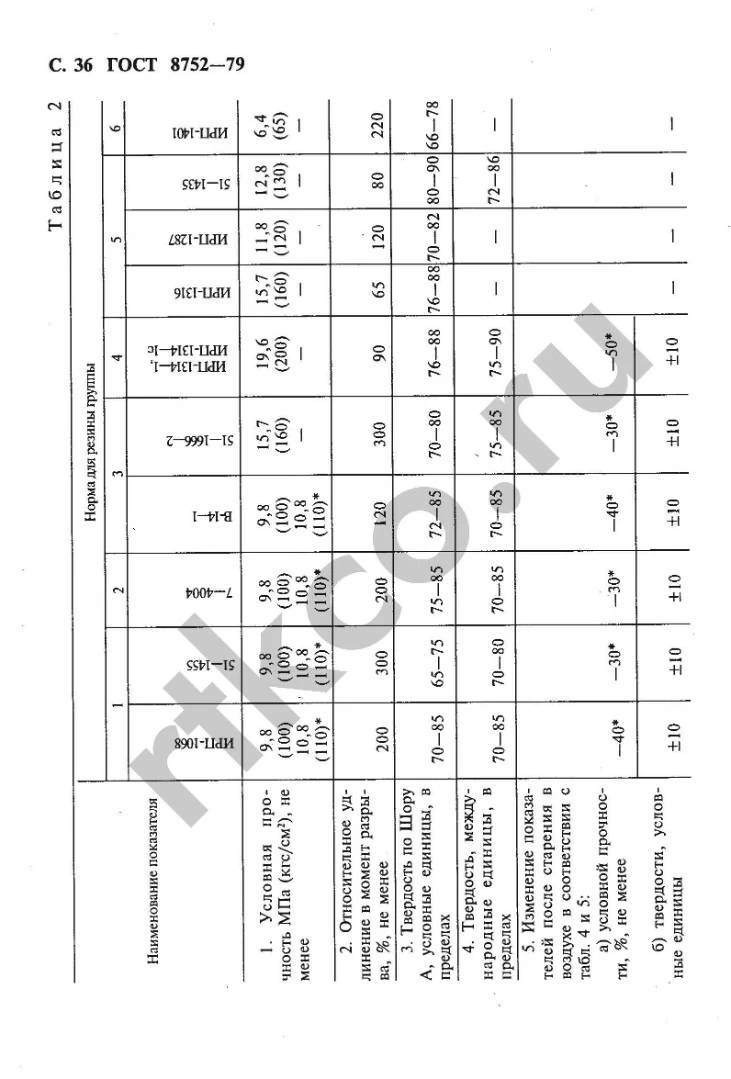

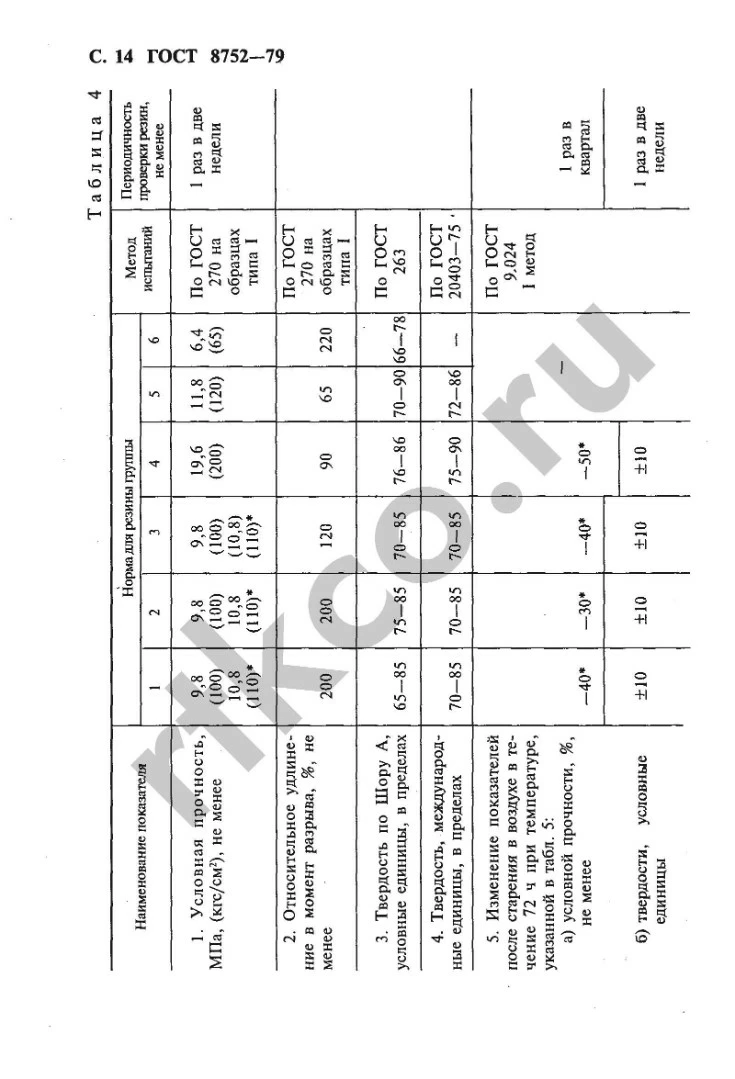

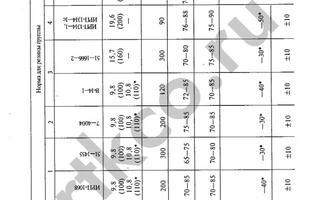

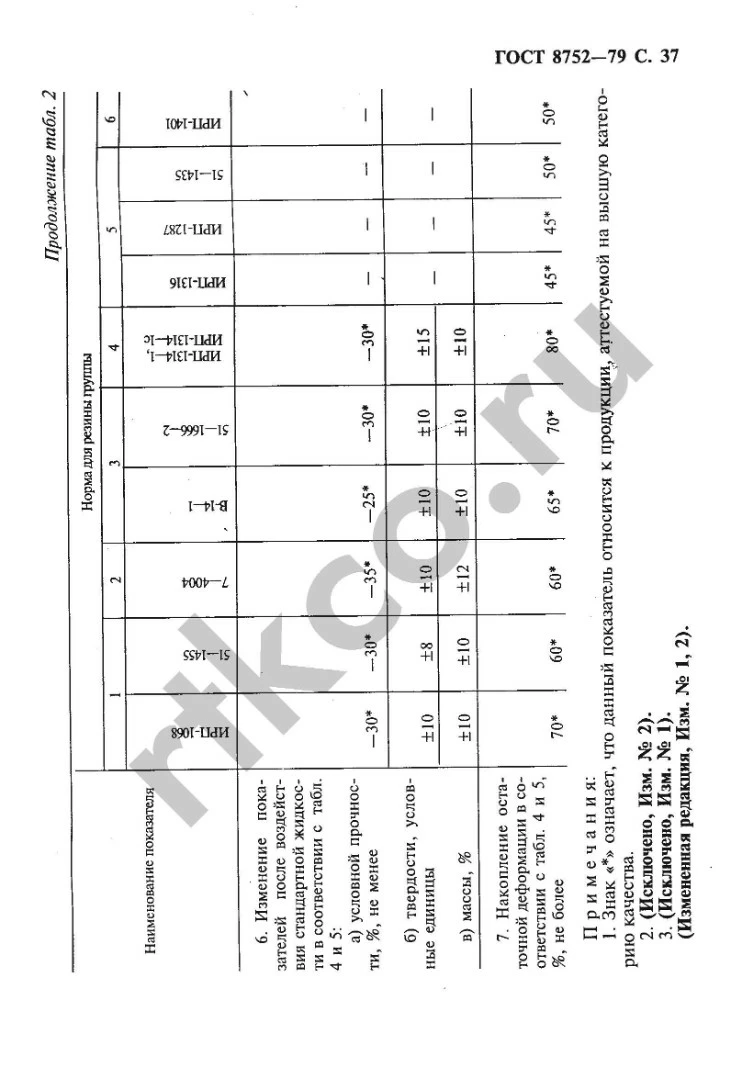

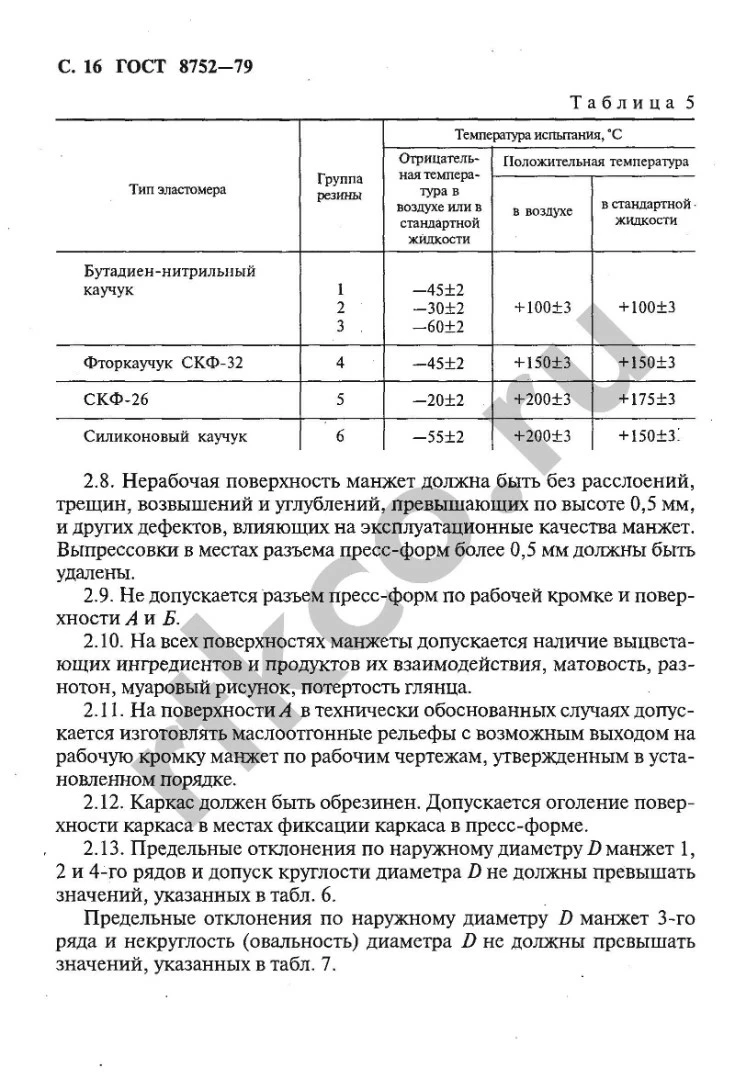

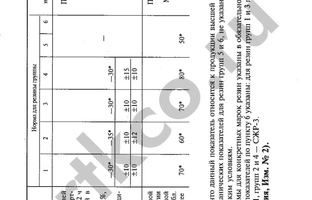

Группы резины 1 2 3 4 5 6
Тип эластомера Бутадиен-нитрильный каучук Фторкаучук Силиконовый каучук
Марка резиновой смеси 7-ИРП-1068 4004 7-В-14-1 ИРП 1314-1 ИРП 1287 ИРП 1401
Температурный интервал, °C от -45
до +100		 от -30
до +100		 от -60
до +100		 от -45
до +150		 от -20
до +170		 от -55
до +150

Сальник

Некоторые типы могут быть изготовлены из силикона и фторкаучука. Современные материалы обладают рядом полезных свойств, таких как:

  • износостойкость
  • устойчивость или полная невосприимчивость к агрессивным химическим средам
  • сопротивление воздействию влаги
  • широкий температурный диапазон
  • относительная простота производственного процесса

Все эти свойства делают изделие одним из наиболее эффективных решений для укрепления и герметизации соединений, узлов и агрегатов.

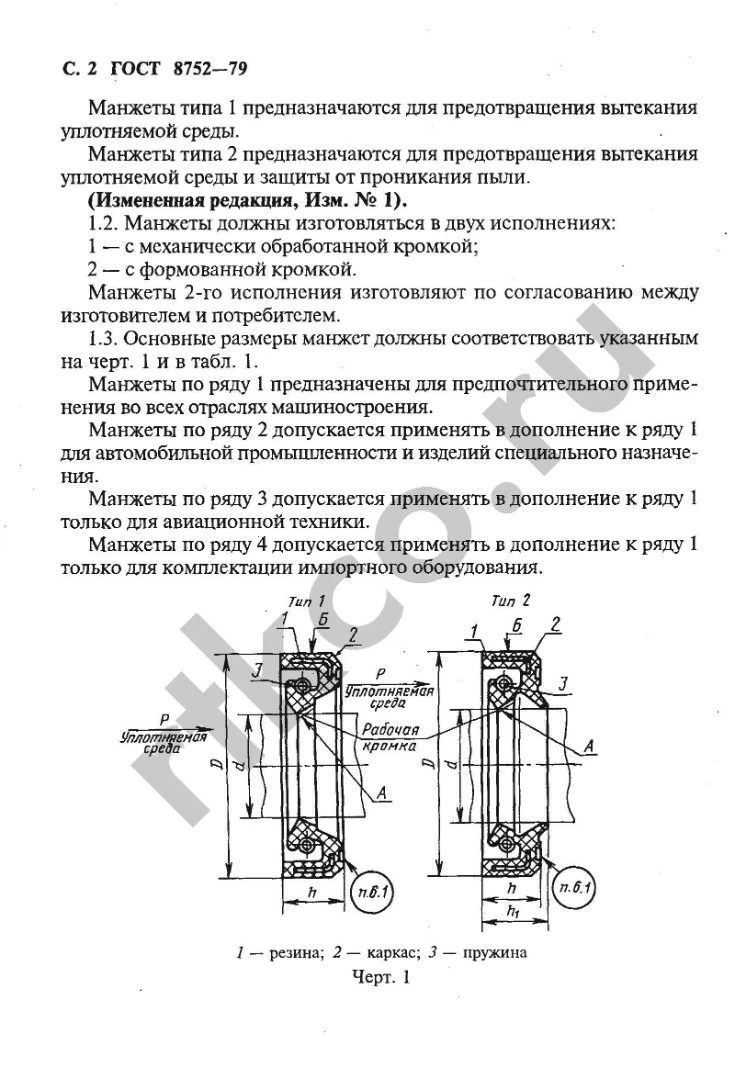

Манжеты (сальники армированные) изготавливаются в двух типах:

тип 1 - однокромочная;

тип 2 - однокромочная с пыльником

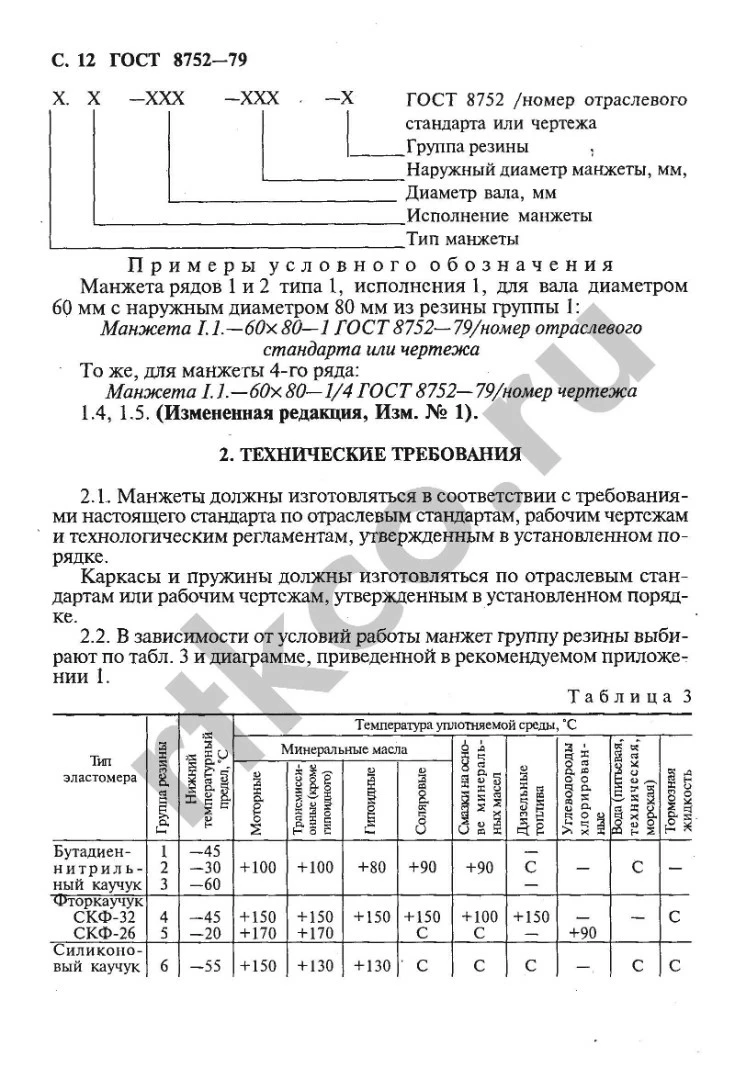

Пример условного обозначения

Манжета армированная 2.2-22х35-7 ГОСТ 8752-79, где:

  • 2 - тип манжеты
  • 2 - исполнение по способу изготовления (1- механическая обработка кромки; 2- формованная кромка)
  • 22 - диаметр вала
  • 35 - наружный диаметр манжеты
  • 7 - высота

Манжета ГОСТ 8752-79 с армированием – это уплотнитель для повышения герметичности соединений в узлах и механизмах. Изделие выполнено в форме кольца, в которое внедрена металлическая гибкая пружина, придающая конструкции дополнительную жесткость и прочность. Манжеты используются в качестве уплотнителей для валов гидравлических и пневматических механизмов. Они создают высокую степень герметичности уплотняемых узлов, препятствуя проникновению внутрь системы различных загрязнителей.

В качестве сырья при производстве уплотнительных деталей используются твердые сорта резины. В основном это фторкаучук, бутадиен-нитрильный и силиконовый каучук, а также полиуретан.

Армированные комплектующие используют везде, где требуется разделение различных сред или защитный барьер от утечек. Применяется в различных отраслях промышленности, такими как:

  • Автомобилестроение, сельхозтехника
  • Приборостроение и станкостроение
  • Авиационная отрасль
  • Электрические двигатели и насосы
  • Газовые и нефтяные установки
  • Трансмиссии грузовых машин
  • Сантехнические системы (водоснабжения, водоотведения)

Цена на армированные манжеты зависит от нескольких критериев. Имеют значение размеры деталей, уровень допустимого давления, тип уплотняемой среды, материал изготовления, рабочая температура и другие параметры. Также следует учитывать конфигурацию кромки, которая может быть формованной или обработанной механическим способом.

Качественная продукция по честной цене!

АО «Ремтехкомплект» изготавливает сальники резиновые армированные, а также прокладки, кольца, втулки и другие РТИ. Мы производим комплектующие в строгом соответствии с нормативами и регламентами ГОСТ, применяем надежные и износостойкие материалы. Наша продукция пользуется стабильным спросом у многочисленных заказчиков, поскольку мы предлагаем коммерчески выгодные условия. Возможно изготовление изделий из полиуретана.

У нас можно купить армированную манжету сальник по доступной стоимости. География деятельности нашей компании включает в себя Екатеринбург, Саратов, Красноярск, Москву, Кемерово, Санкт-Петербург, Волгоград, Воронеж, Челябинск. Мы также сотрудничаем с заказчиками из Самары, Новосибирска, Курска, Казани, Омска, Ижевска, Уфы, Тюмени, Ярославля, Перми.



Армированные манжеты ГОСТ 8752 (сальники) с пружиной предназначены для герметизации валов и предотвращения утечек смазочных жидкостей. Они производятся в двух вариантах:

  1. С механически обработанной кромкой.
  2. С формованной кромкой.

Эти изделия широко используются в автомобильной промышленности, машиностроении, авиационной технике и для комплектации импортного оборудования. Они одинаково эффективны как для промышленных, так и для бытовых нужд. Подходят для применения в прессах, канализационных системах, водоснабжении, сантехнических установках и других областях, где требуется надежная и долговечная герметизация между различными средами.

Используются марки резины: 7-ИРП-1068, 4004, 7-В-14-1, ИРП 1401, ИРП 1287. Это специализированные, достаточно твердые и износостойкие материалы, которые обеспечивают надежную герметизацию валов станков и агрегатов. Кроме того, возможно изготовление из силикона и фторкаучука, обладающих следующими преимуществами:

  • Высокая износостойкость.
  • Устойчивость или невосприимчивость к агрессивным химическим средам.
  • Сопротивление влаге.
  • Широкий температурный диапазон эксплуатации.
  • Простота производственного процесса.

Группы резины 1 2 3 4 5 6
Тип эластомера Бутадиен-нитрильный каучук Фторкаучук Силиконовый каучук
Марка резиновой смеси 7-ИРП-1068 4004 7-В-14-1 ИРП 1314-1 ИРП 1287 ИРП 1401
Температурный интервал, °C от -45
до +100		 от -30
до +100		 от -60
до +100		 от -45
до +150		 от -20
до +170		 от -55
до +150


Дата публикации:

Дата изменения:

Манжета ГОСТ 8752-79

Закажите резиновые армированные манжеты и сальники для герметизации валов и предотвращения утечек в АО Ремтехкомплект. Выгодные цены, доставка по Казахстану. Оставьте заявку на сайте!

Типы армированных манжет:

  • Тип 1: Однокромочная.
  • Тип 2: Однокромочная с пыльником.

Все эти свойства делают деталь одним из наиболее эффективных решений для герметизации и укрепления соединений, узлов и агрегатов.

Пример условного обозначения

Манжета армированная 2.2-22х35-7 ГОСТ 8752-79, где:

  • 2 — тип.
  • 2 — способ изготовления кромки (1 — механическая обработка; 2 — формовка).
  • 22 — диаметр вала (мм).
  • 35 — наружный диаметр (мм).
  • 7 — высота (мм).

Это уплотнительное изделие, предназначенное для повышения герметичности соединений в узлах и механизмах. Она выполнена в виде кольца, в которое встроена металлическая гибкая пружина, обеспечивающая конструкции дополнительную жесткость и прочность. Манжета ГОСТ 8752-79 широко применяется для уплотнения валов гидравлических и пневматических систем, создавая надежный барьер, который предотвращает проникновение загрязнителей внутрь механизма.

Для производства таких уплотнителей используются твердые и износостойкие материалы, включая фторкаучук, бутадиен-нитрильный каучук, силикон и полиуретан.

Эти уплотнители востребованы в тех случаях, когда необходимо разделить различные среды или обеспечить защиту от утечек. Их использование актуально в таких отраслях, как:

  • Автомобилестроение и сельскохозяйственная техника.
  • Приборо- и станкостроение.
  • Авиационная промышленность.
  • Электродвигатели и насосы.
  • Газовые и нефтяные установки.
  • Трансмиссии грузовых автомобилей.
  • Системы водоснабжения и водоотведения.

Факторы, влияющие на стоимость

Цена армированных манжет зависит от их размеров, уровня допустимого давления, типа уплотняемой среды, материала изготовления, температурного диапазона и других технических параметров. Также важна конфигурация кромки, которая может быть формованной или обработанной механически.

АО «Ремтехкомплект» производит армированные резиновые сальники, прокладки, кольца, втулки и другие РТИ в строгом соответствии с требованиями ГОСТ. Мы используем только надежные и долговечные материалы, что делает нашу продукцию востребованной у многочисленных заказчиков.

  • Возможность изготовления изделий из полиуретана.
  • Коммерчески выгодные условия сотрудничества.
  • Продукция доступна для клиентов по всему Казахстану, включая города Павлодар и Актобе.

У нас можно купить армированную манжету сальник по выгодной стоимости. Мы предлагаем качественные решения для герметизации, сочетающие надежность, долговечность и конкурентоспособные цены. Свяжитесь с нами, чтобы заказать продукцию, соответствующую вашим требованиям.


1 RUB

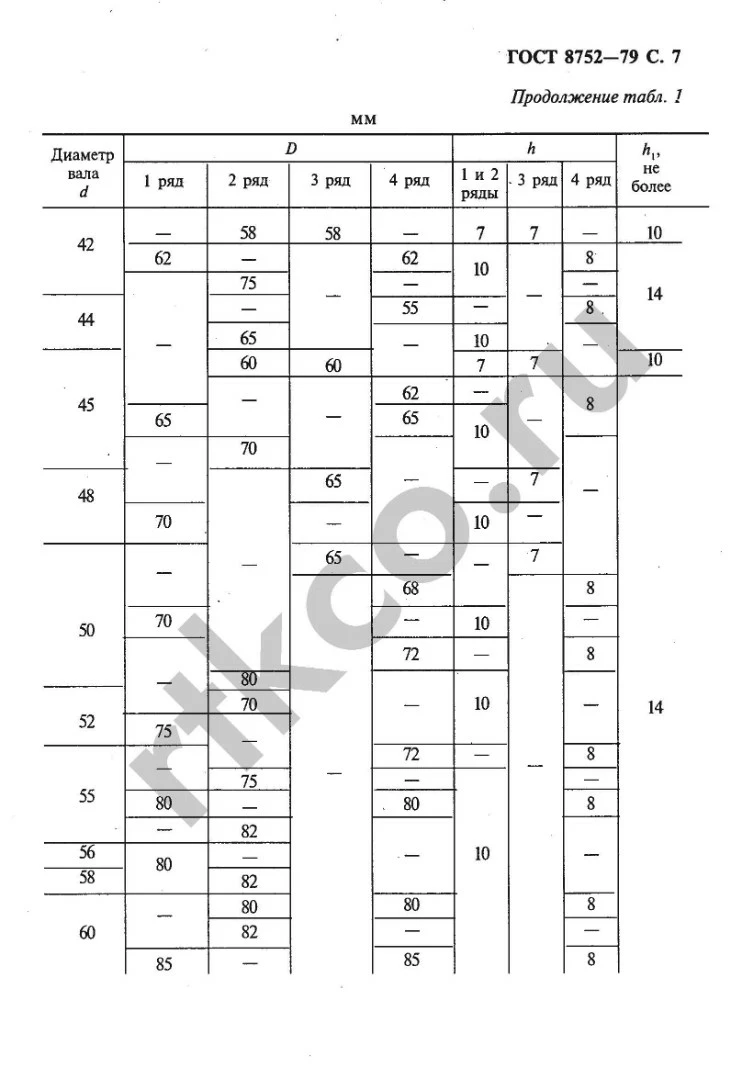

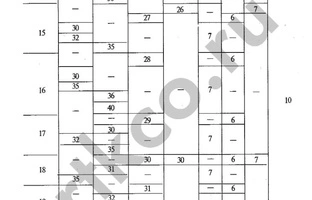

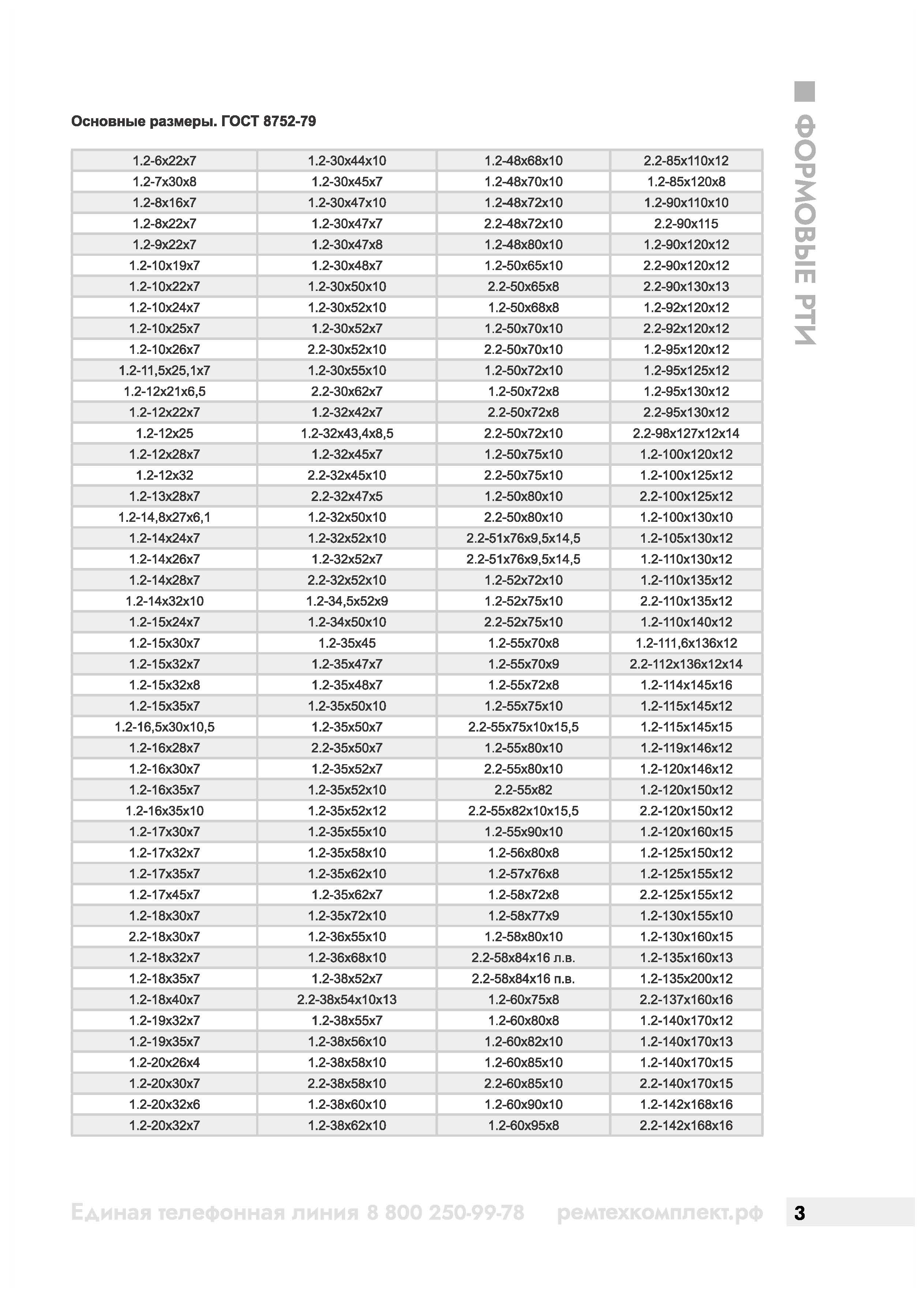

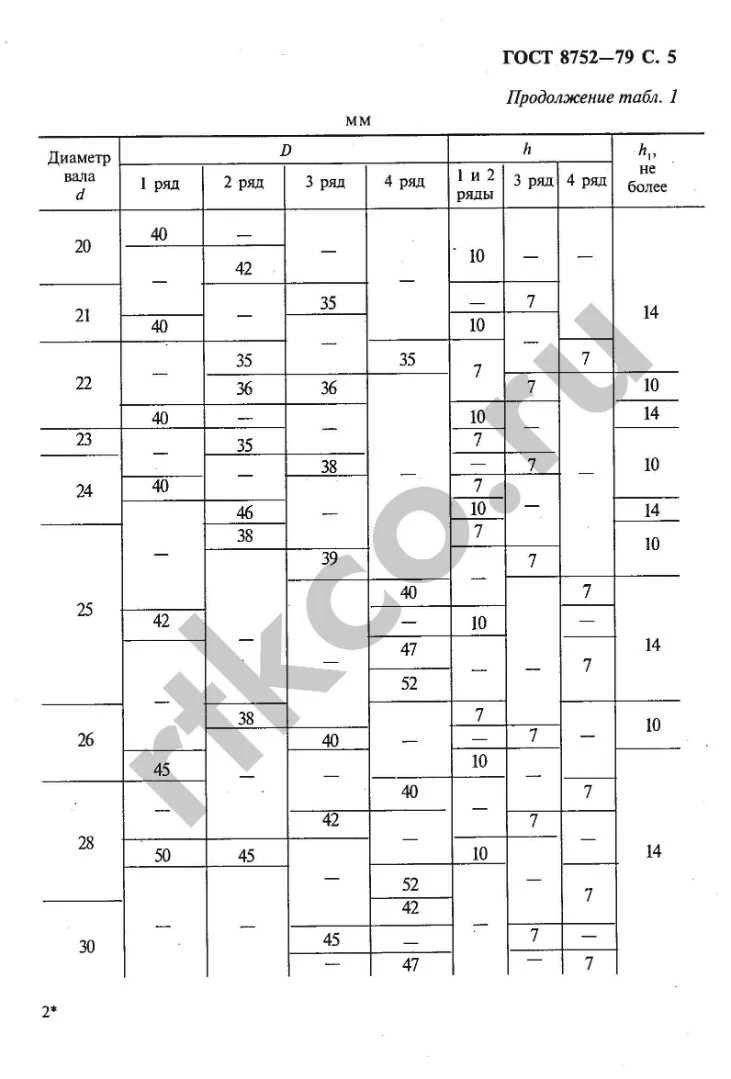

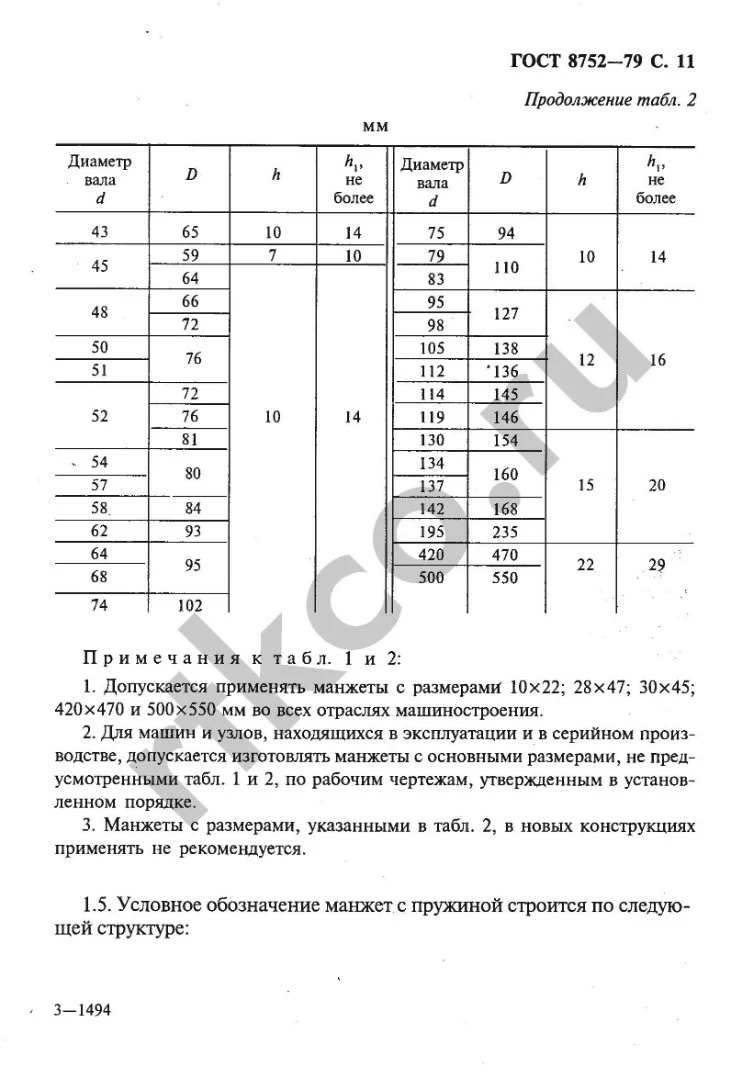

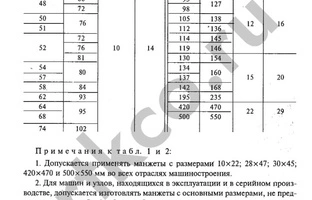

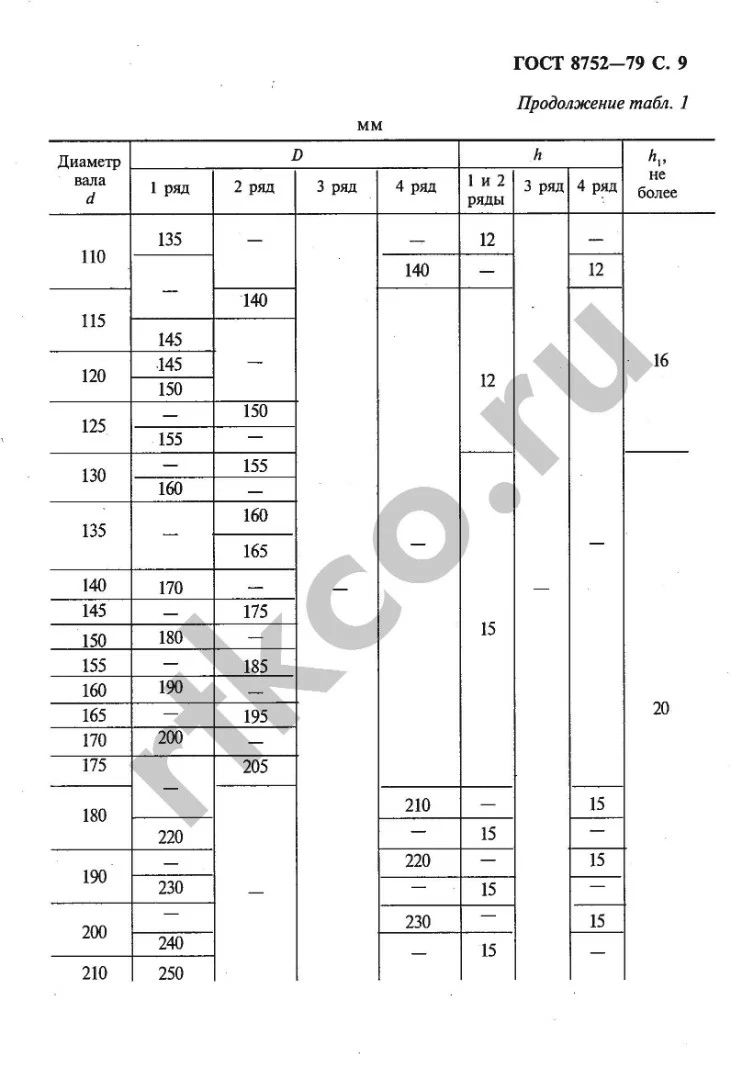

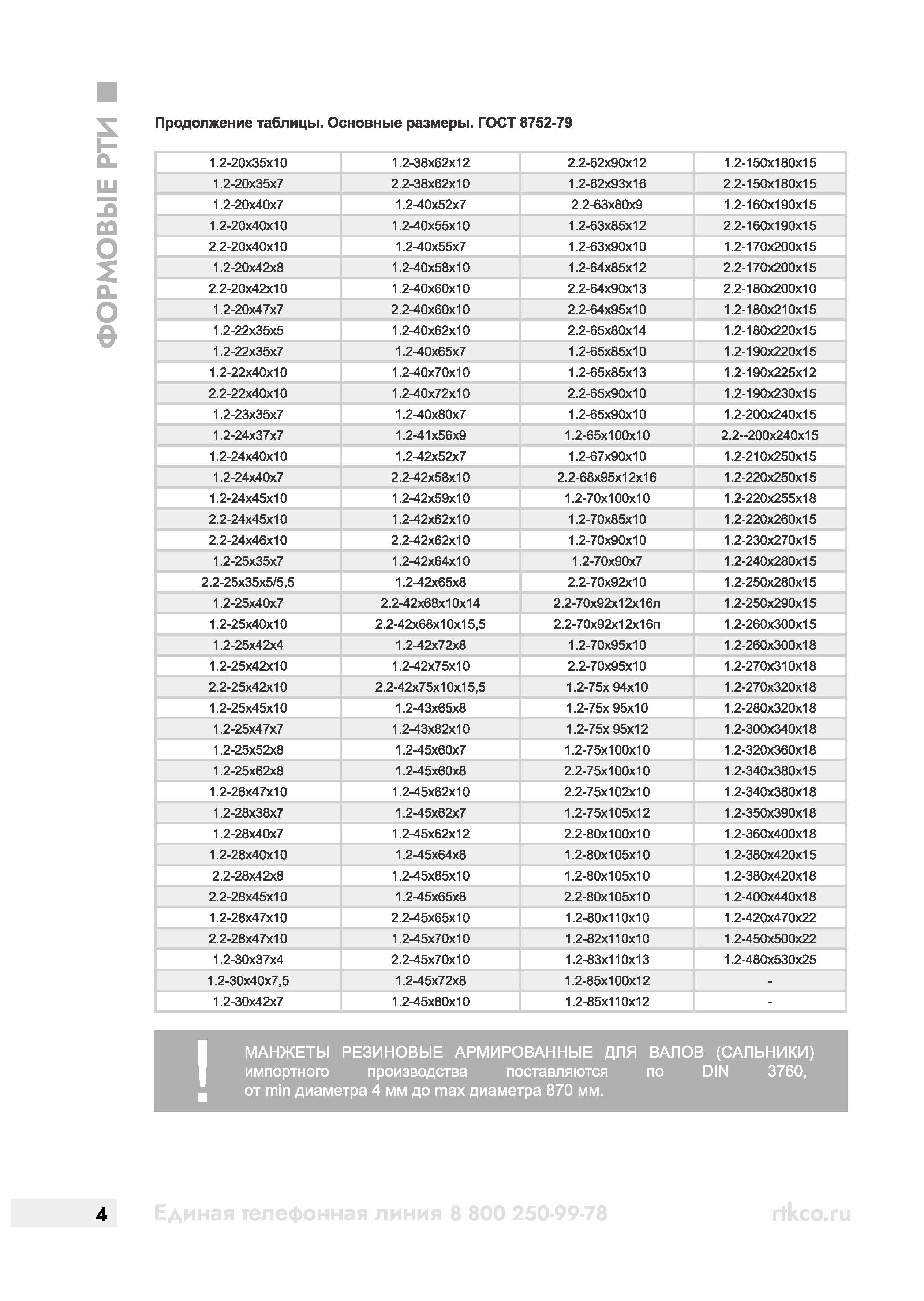

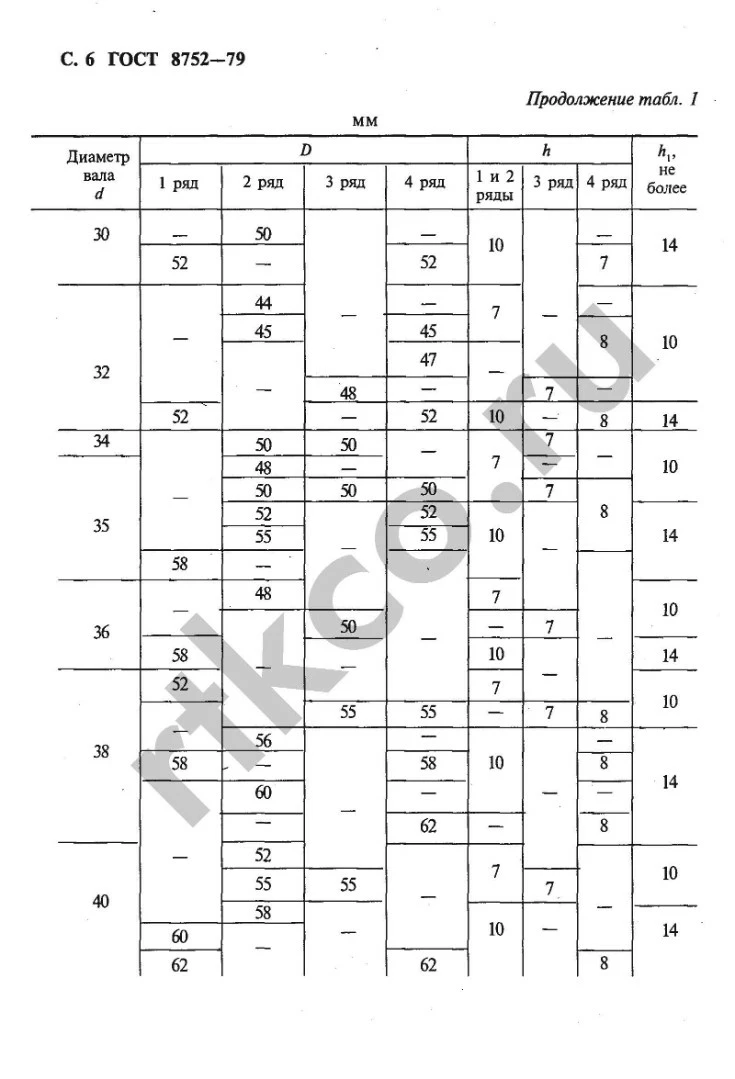

Основные размеры
1.2-6x22x7 1.2-30x44x10 1.2-48x68x10 2.2-85x110x12
1.2-7x30x8 1.2-30x45x7 1.2-48x70x10 1.2-85x120x8
1.2-8x16x7 1.2-30x47x10 1.2-48x72x10 1.2-90x110x10
1.2-8x22x7 1.2-30x47x7 2.2-48x72x10 2.2-90x115
1.2-9x22x7 1.2-30x47x8 1.2-48x80x10 1.2-90x120x12
1.2-10x19x7 1.2-30x48x7 1.2-50x65x10 2.2-90x120x12
1.2-10x22x7 1.2-30x50x10 2.2-50x65x8 2.2-90x130x13
1.2-10x24x7 1.2-30x52x10 1.2-50x68x8 1.2-92x120x12
1.2-10x25x7 1.2-30x52x7 1.2-50x70x10 2.2-92x120x12
1.2-10x26x7 2.2-30x52x10 2.2-50x70x10 1.2-95x120x12
1.2-11.5x25.1x7 1.2-30x55x10 1.2-50x72x10 1.2-95x125x12
1.2-12x21x6.5 2.2-30x62x7 > 1.2-50x72x8 1.2-95x130x12
1.2-12x22x7 1.2-32x42x7 2.2-50x72x8 2.2-95x130x12
1.2-12x25 1.2-32x43.4x8.5 > 2.2-50x72x10 2.2-98x127x12x14
1.2-12x28x7 1.2-32x45x7 1.2-50x75x10 1.2-100x120x12
1.2-12x32 2.2-32x45x10 2.2-50x75x10 1.2-100x125x12
1.2-13x28x7 2.2-32x47x5 1.2-50x80x10 2 2-100x125x12
1.2-14,8x27x6,1 1.2-32x50x10 2.2-50x80x10 1.2-100x130x10
1.2-14x24x7 1.2-32x52x10 2.2-51x76x9.5x14.5 1.2-105x130x12
1.2-14x26x7 1.2-32x52x7 2.2-51x76x9,5x14.5 1.2-110x130x12
1.2-14x28x7 2.2-32x52x10 1.2-52x72x10 1.2-110x135x12
1.2-14x32x10 1.2-34,5x52x9 1.2-52x75x10 2.2-110x135x12
1.2-15x24x7 1.2-34x50x10 2.2-52x75x10 1.2-110x140x12
1.2-15x30x7 1.2-35x45 1.2-55x70x8 1.2-111.6x136x12
1.2-15x32x7 1.2-35x47x7 1.2-55x70x9 2 2-112x136x12x14
1.2-15x32x8 1.2-35x48x7 1.2-55x72x8 1.2-114x145x16
1.2-15x35x7 1.2-35x50x10 1.2-55x75x10 1.2-115x145x12
1.2-16.5x30x10.5 1.2-35x50x7 2.2-55x75x10x15.5 1.2-115x145x15
1.2-16x28x7 2.2-35x50x7 1.2-55x80x10 1.2-119x146x12
1.2-16x30x7 1.2-35x52x7 2.2-55x80x10 1.2-120x146x12
1.2-16x35x7 1.2-35x52x10 2.2-55x82 1.2-120x150x12
1.2-16x35x10 1.2-35x52x12 2.2-55x82x10x15.5 2.2-120x150x12
1.2-17x30x7 1.2-35x55x10 1.2-55x90x10 1.2-120x160x15
1.2-17x32x7 1.2-35x58x10 1.2-56x80x8 1.2-125x150x12
1.2-17x35x7 1.2-35x62x10 1.2-57x76x8 1.2-125x155x12
1.2-17x45x7 1.2-35x62x7 1.2-58x72x8 2.2-125x155x12
1.2-18x30x7 1.2-35x72x10 1.2-58x77x9 1.2-130x155x10
2.2-18x30x7 1.2-36x55x10 1.2-58x80x10 1.2-130x160x15
1.2-18x32x7 1.2-36x68x10 2.2-58x84x16 л.в. 1.2-135x160x13
1.2-18x35x7 1.2-38x52x7 2.2-58x84x16 п.в. 1.2-135x200x12
1.2-18x40x7 2.2-38x54x10x13 1.2-60x75x8 2.2-137x160x16
1.2-19x32x7 1.2-38x55x7 1.2-60x80x8 1.2-140x170x12
1.2-19x35x7 1.2-38x56x10 1.2-60x82x10 1.2-140x170x13
1.2-20x26x4 1.2-38x58x10 1.2-60x85x10 1.2-140x170x15
1.2-20x30x7 2.2-38x58x10 2.2-60x85x10 2.2-140x170x15
1.2-20x32x6 1.2-38x60x10 1.2-60x90x10 1.2-142x168x16
1.2-20x32x7 1.2-38x62x10 1.2-60x95x8 2.2-142x168x16
1.2-20x35x10 1.2-38x62x12 2.2-62x90x12 1.2-150x180x15
1.2-20x35x7 2.2-38x62x10 1.2-62x93x16 2.2-150x180x15
1.2-20x40x7 1.2-40x52x7 2.2-63x80x9 1.2-160x190x15
1.2-20x40x10 1.2-40x55x10 1.2-63x85x12 2.2-160x190x15
2.2-20x40x10 1.2-40x55x7 1.2-63x90x10 1.2-170x200x15
1.2-20x42x8 1.2-40x58x10 1.2-64x85x12 2.2-170x200x15
2.2-20x42x10 1,2-40x60x10 2.2-64x90x13 2.2-180x200x10
1.2-20x47x7 2.2-40x60x10 2.2-64x95x10 1.2-180x210x15
1.2-22x35x5 1.2-40x62x10 2.2-65x80x14 1.2-180x220x15
1.2-22x35x7 1.2-40x65x7 1.2-65x85x10 1.2-190x220x15
1.2-22x40x10 1.2-40x70x10 1.2-65x85x13 1.2-190x225x12
2.2-22x40x10 1.2-40x72x10 2.2-65x90x10 1.2-190x230x15
1.2-23x35x7 1.2-40x80x7 1.2-65x90x10 1.2-200x240x15
1.2-24x37x7 1.2-41x56x9 1.2-65x100x10 2.2-200x240x15
1.2-24x40x10 1.2-42x52x7 1.2-67x90x10 1.2-210x250x15
1.2-24x40x7 2.2-42x58x10 2.2-68x95x12x16 1.2-220x250x15
1.2-24x45x10 1.2-42x59x10 1.2-70x100x10 1.2-220x255x18
2.2-24x45x10 1.2-42x62x10 1.2-70x85x10 1.2-220x260x15
2.2-24x46x10 2.2-42x62x10 1.2-70x90x10 1.2-230x270x15
1.2-25x35x7 1.2-42x64x10 1.2-70x90x7 1.2-240x280x15
2.2-25x35x5/5.5 1.2-42x65x8 2.2-70x92x10 1.2-250x280x15
1.2-25x40x7 2.2-42x68x10x14 2.2-70x92x12x16л 1.2-250x290x15
1.2-25x40x10 2.2-42x68x10x15.5 2.2-70x92x12х16п 1.2-260x300x15
1.2-25x42x4 1.2-42x72x8 1.2-70x95x10 1.2-260x300x18
1.2-25x42x10 1.2-42x75x10 2.2-70x95x10 1.2-270x310x18
2.2-25x42x10 2.2-42x75x10x15.5 1.2-75x 94x10 1.2-270x320x18
1.2-25x45x10 1.2-43x65x8 1.2-75x95x10 1.2-280x320x18
1.2-25x47x7 1.2-43x82x10 1.2-75Х 95x12 1.2-300x340x18
1.2-25x52x8 1.2-45x60x7 1.2-75x100x10 1.2-320x360x18
1.2-25x62x8 1.2-45x60x8 2.2-75x100x10 1.2-340x380x15
1.2-26x47x10 1.2-45x62x10 2.2-75x102x10 1.2-340x380x18
1.2-28x38x7 1.2-45x62x7 1.2-75x105x12 1.2-350x390x18
1.2-28x40x7 1.2-45x62x12 2.2-80x100x10 1.2-360x400x18
1.2-28x40x10 1.2-45x64x8 1.2-80x105x10 1.2-380x420x15
2.2-28x42x8 1.2-45x65x10 1.2-80x105x10 1.2-380x420x18
2.2-28x45x10 1.2-45x65x8 2.2-80x105x10 1.2-400x440x18
1.2-28x47x10 2.2-45x65x10 1.2-80x110x10 1.2-420x470x22
2.2-28x47x10 1.2-45x70x10 1.2-82x110x10 1.2-450x500x22
1.2-30x37x4 2.2-45x70x10 1.2-83x110x13 1.2-480x530x25
1.2-30x40x7.5 1.2-45x72x8 1.2-85x100x12 -
1.2-30x42x7 1.2-45x80x10 1.2-85x110x12 -

Показать полностью

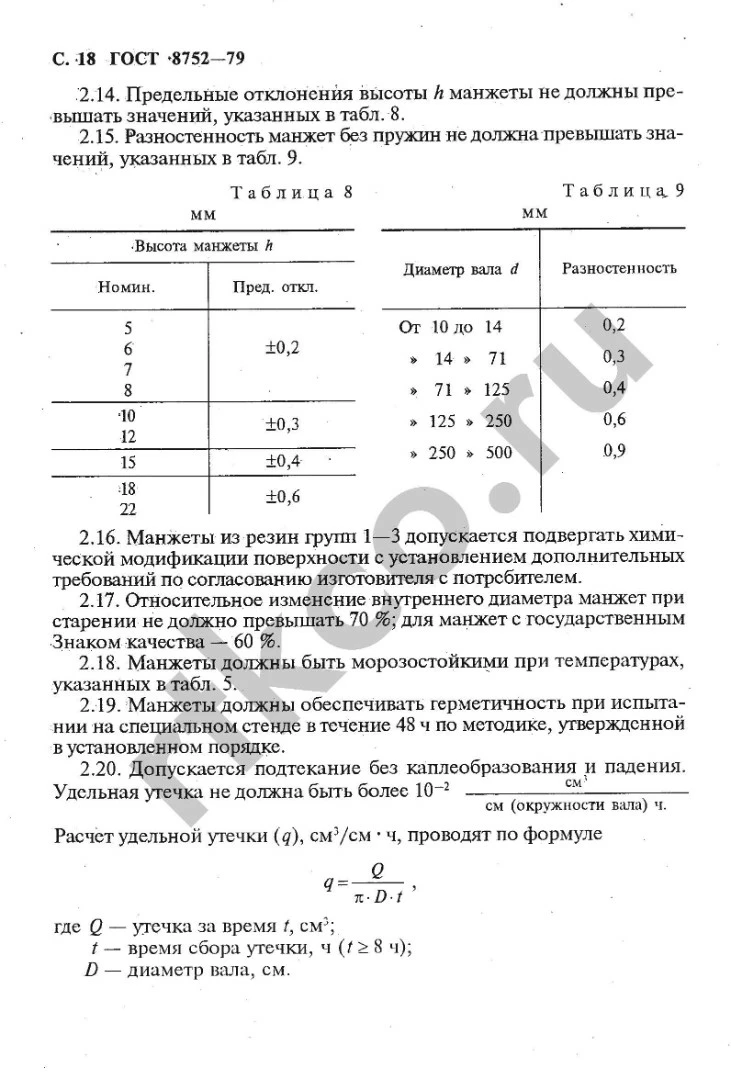

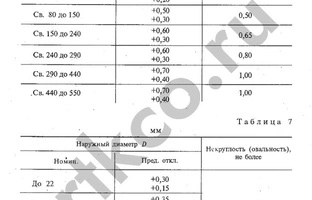

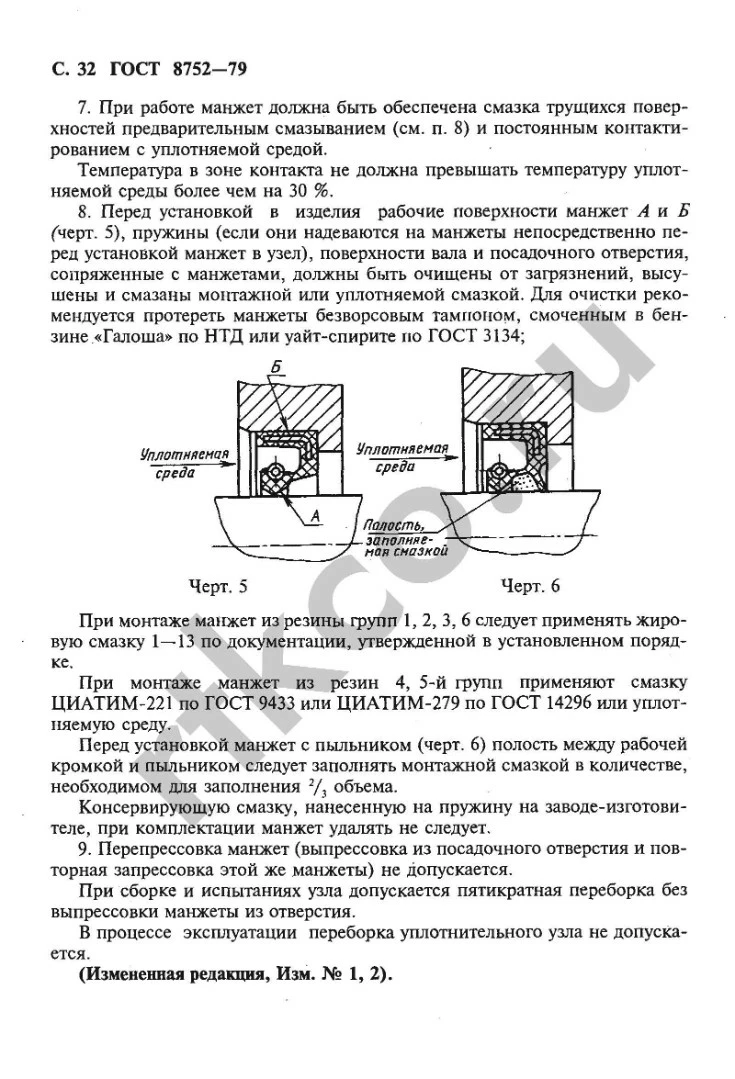

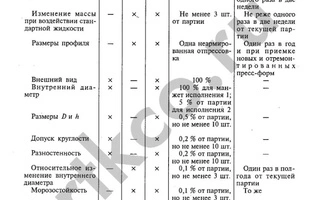

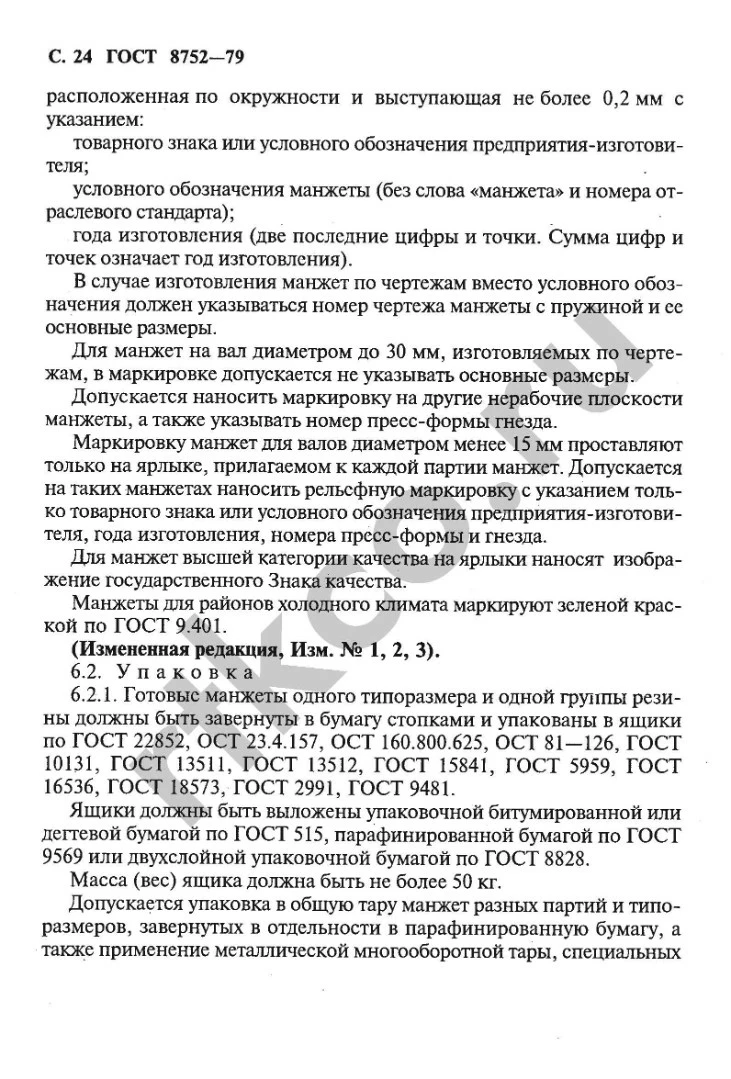

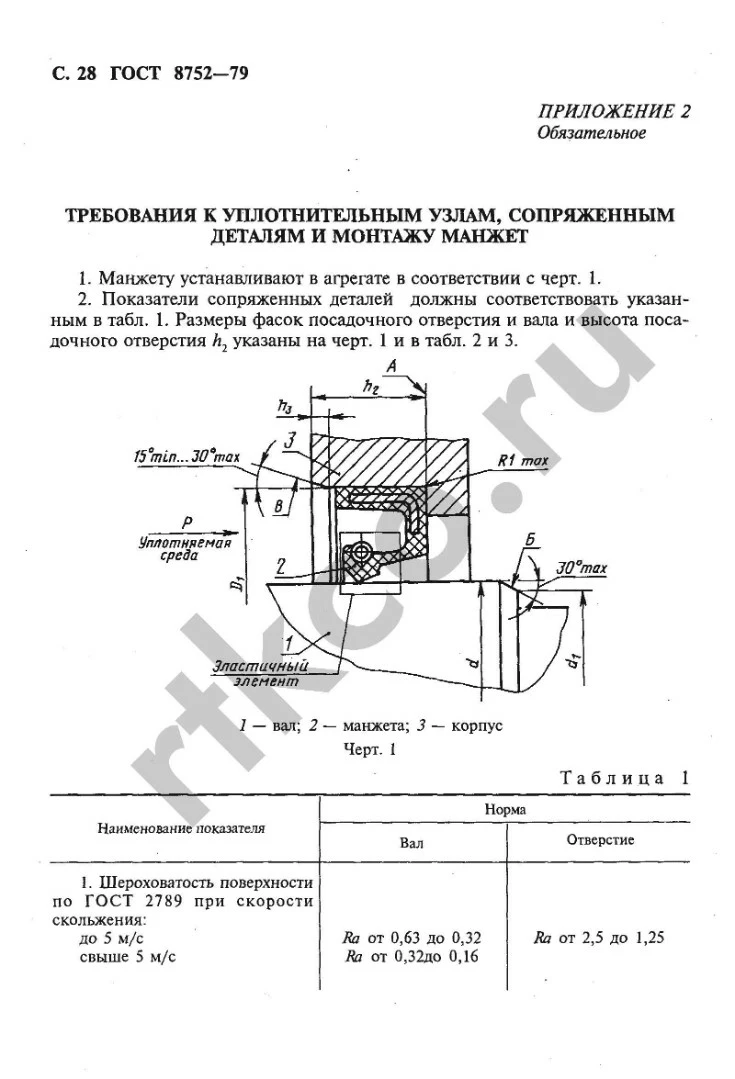

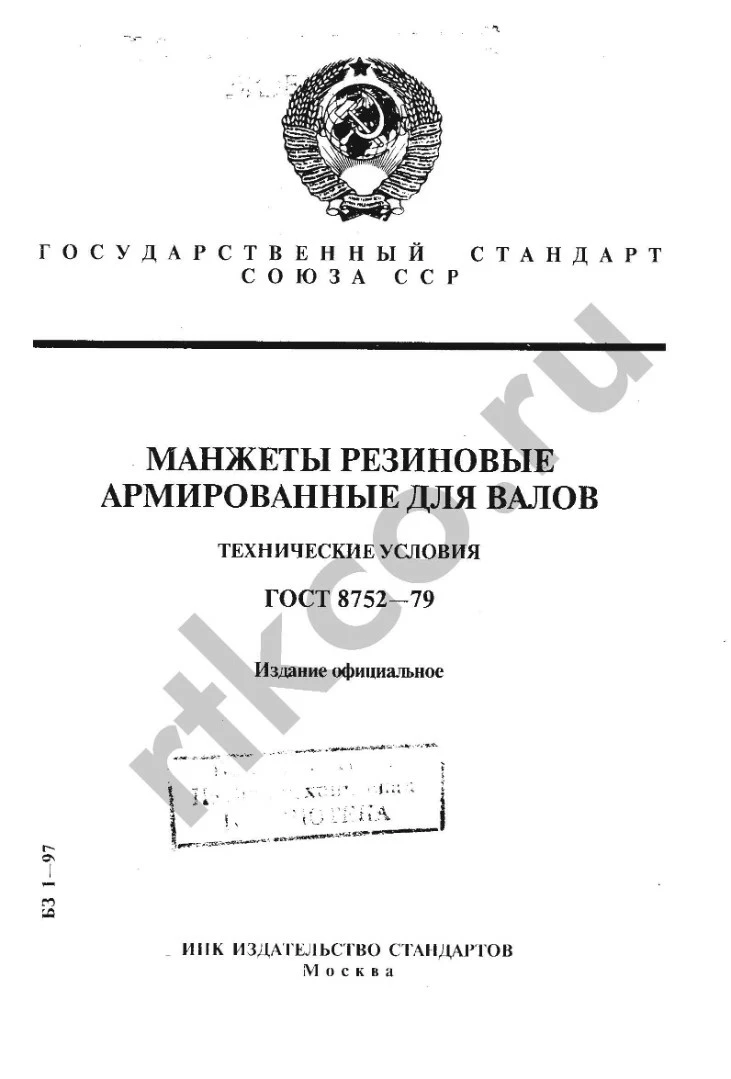

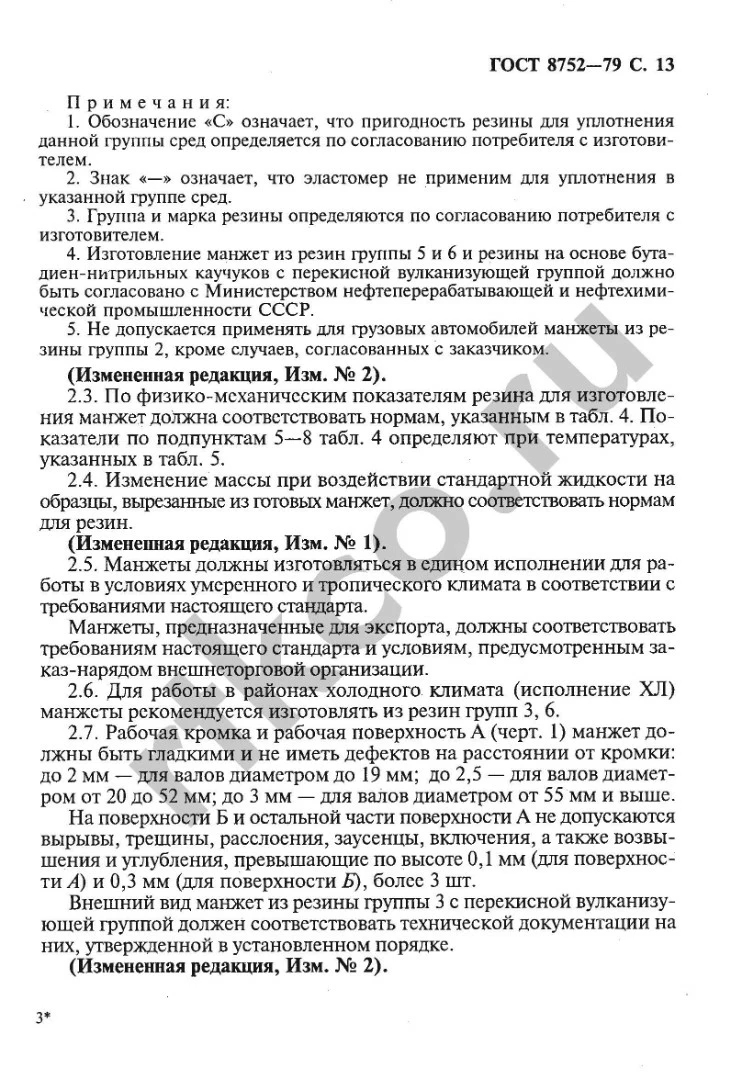

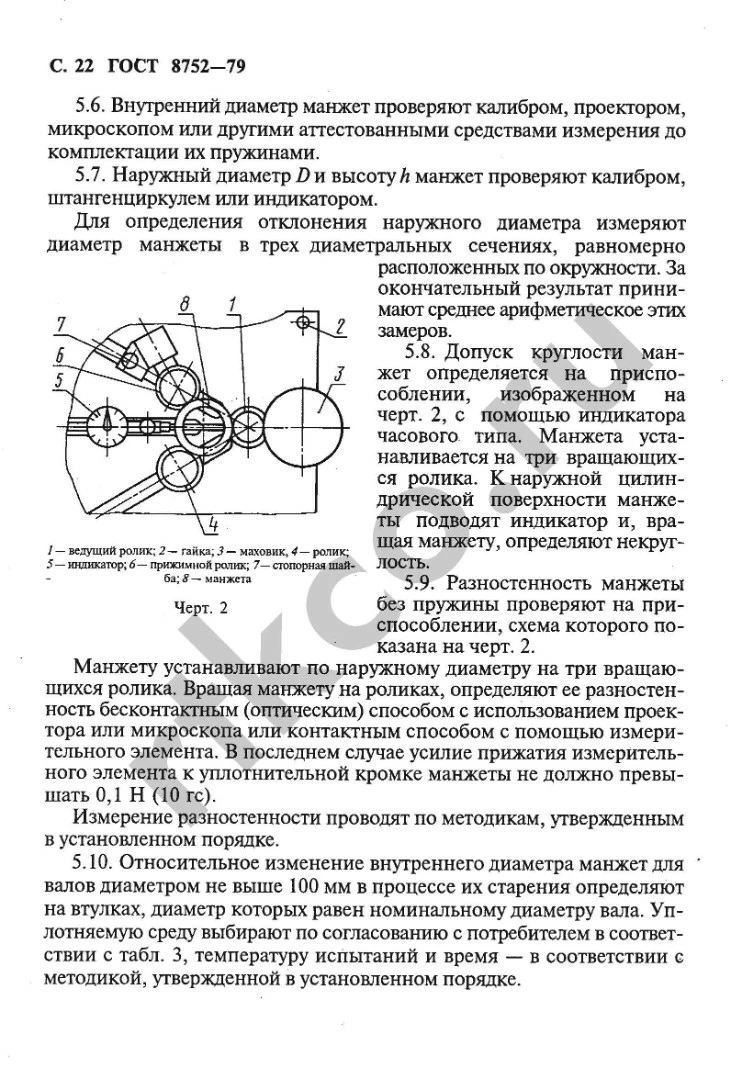

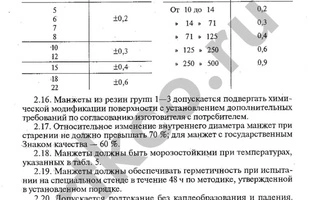

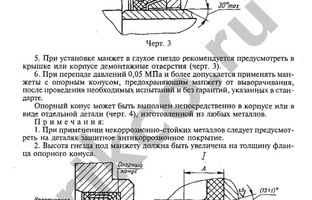

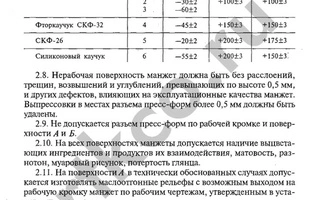

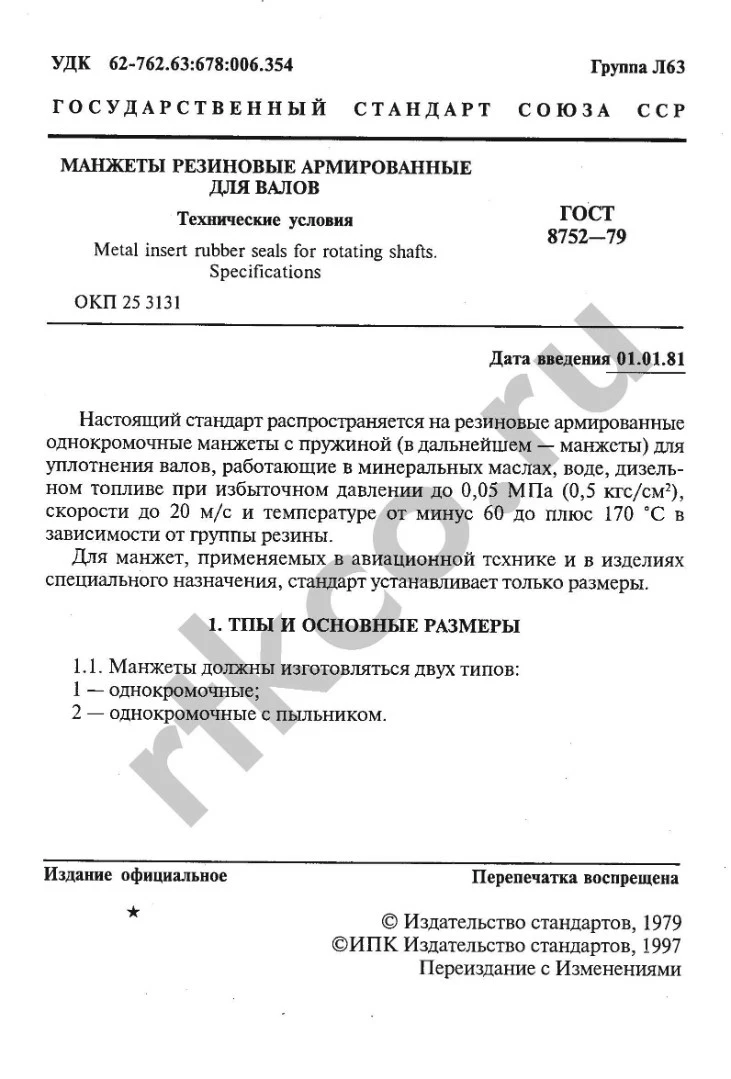

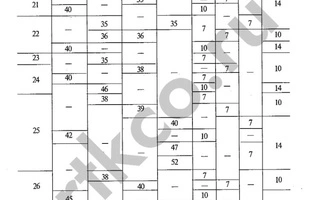

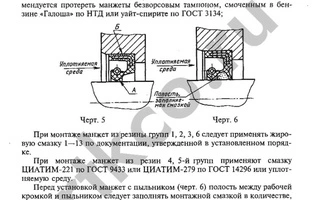

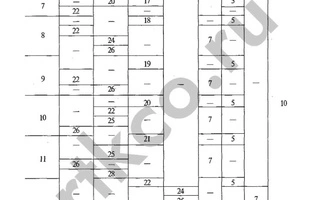

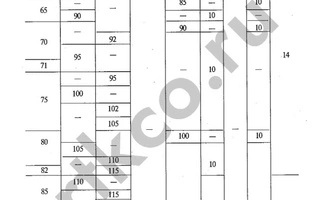

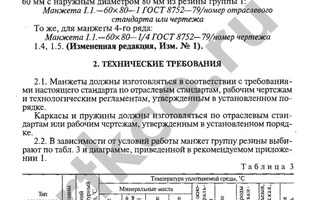

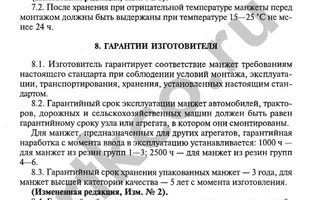

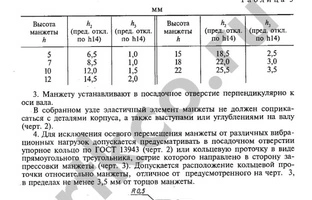

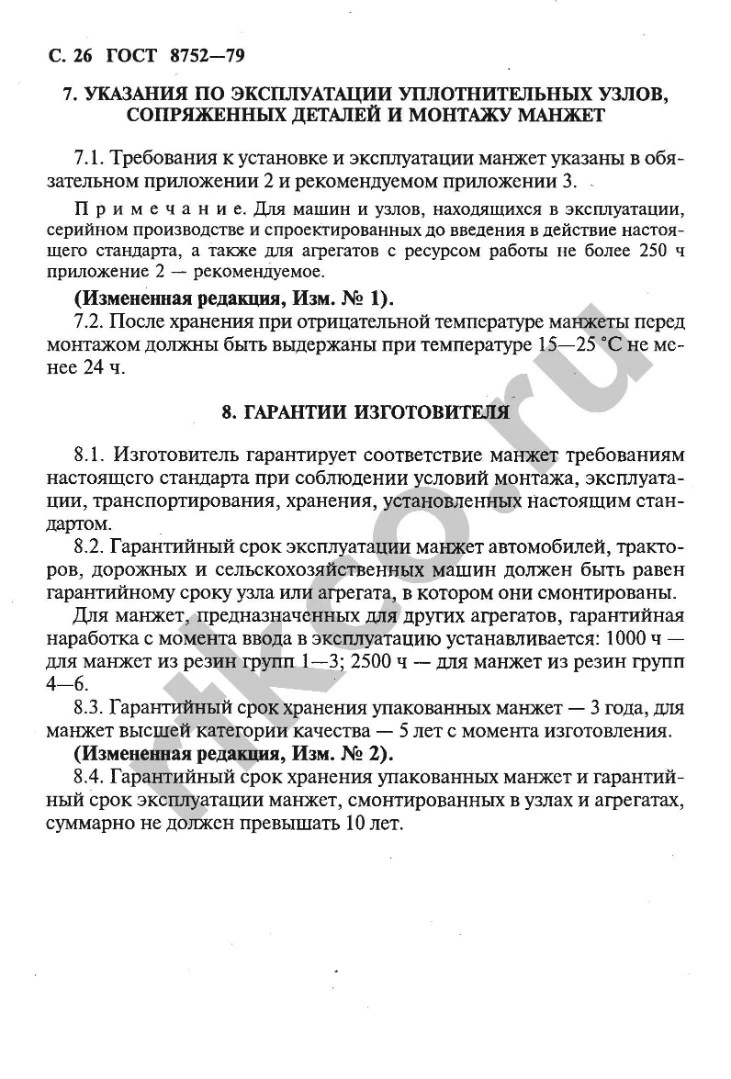

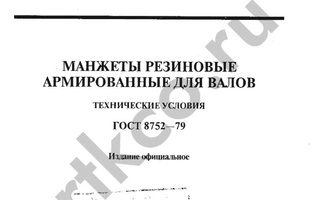

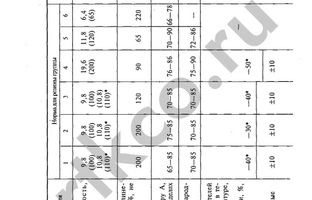

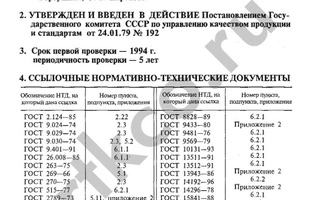

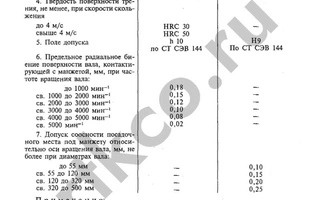

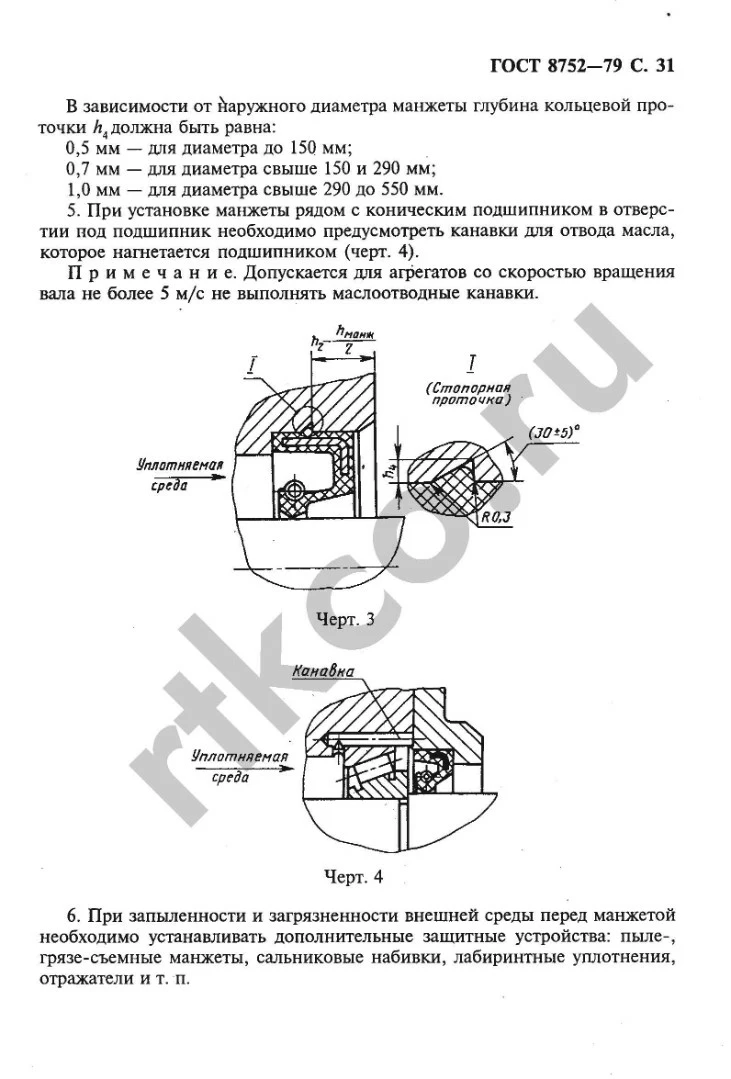

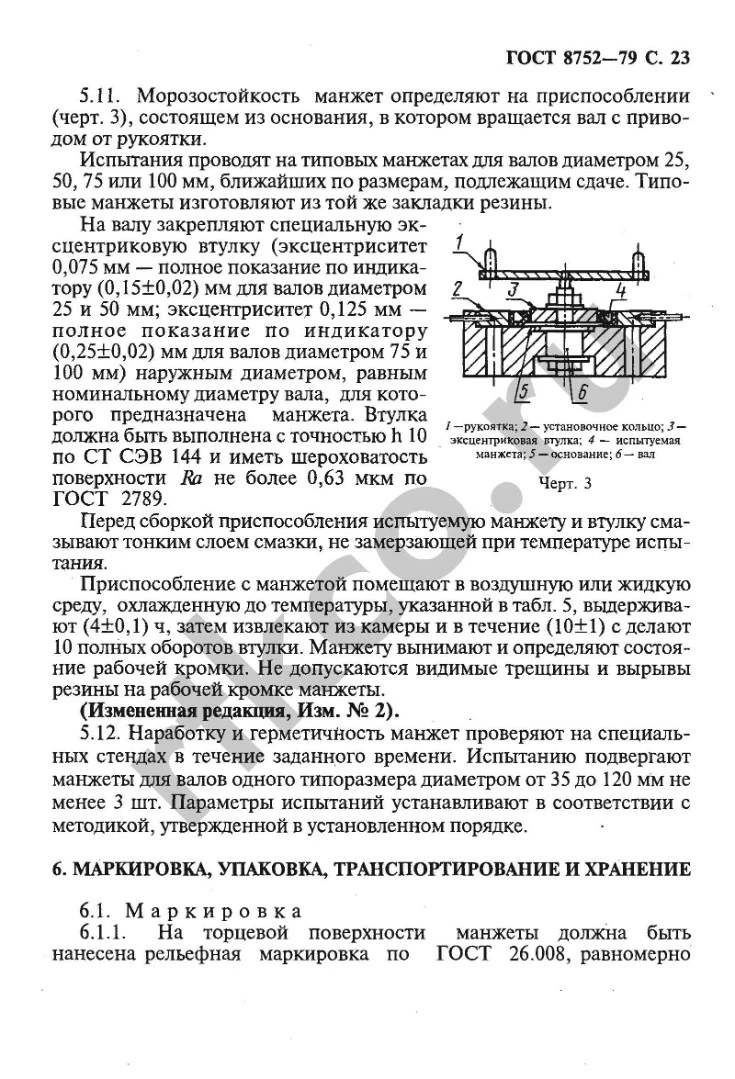

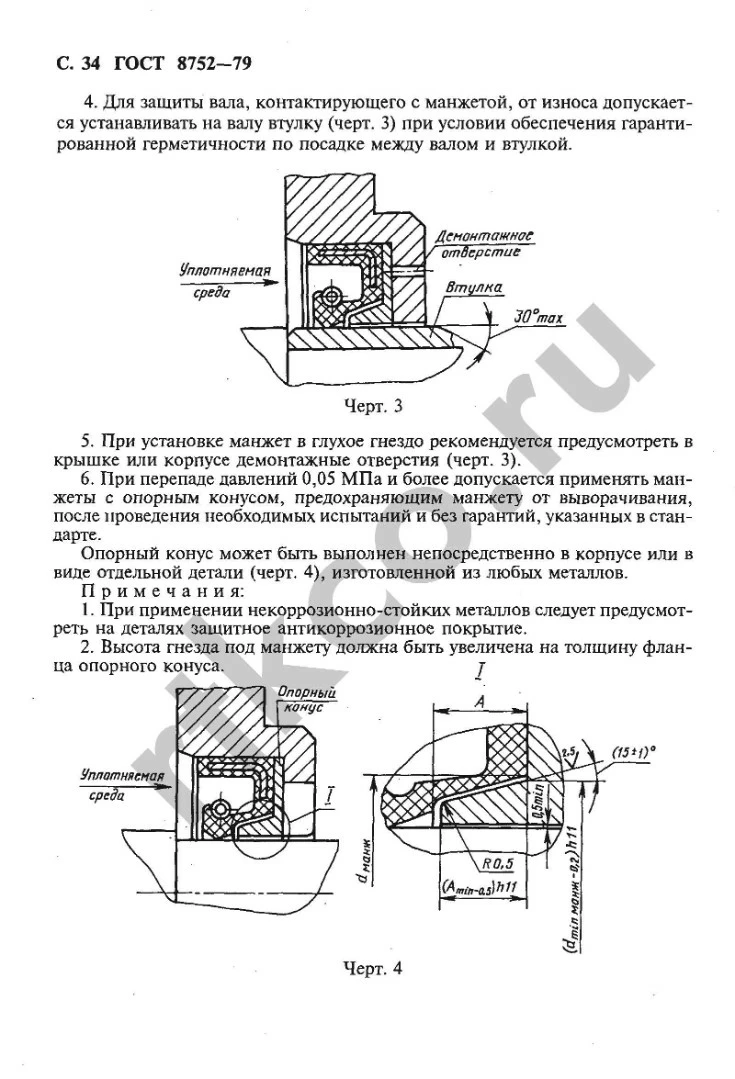

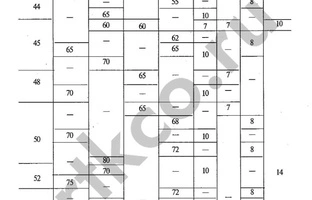

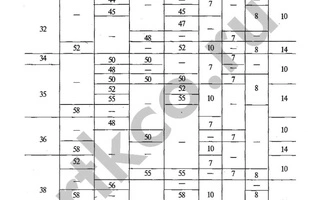

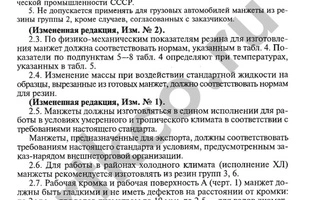

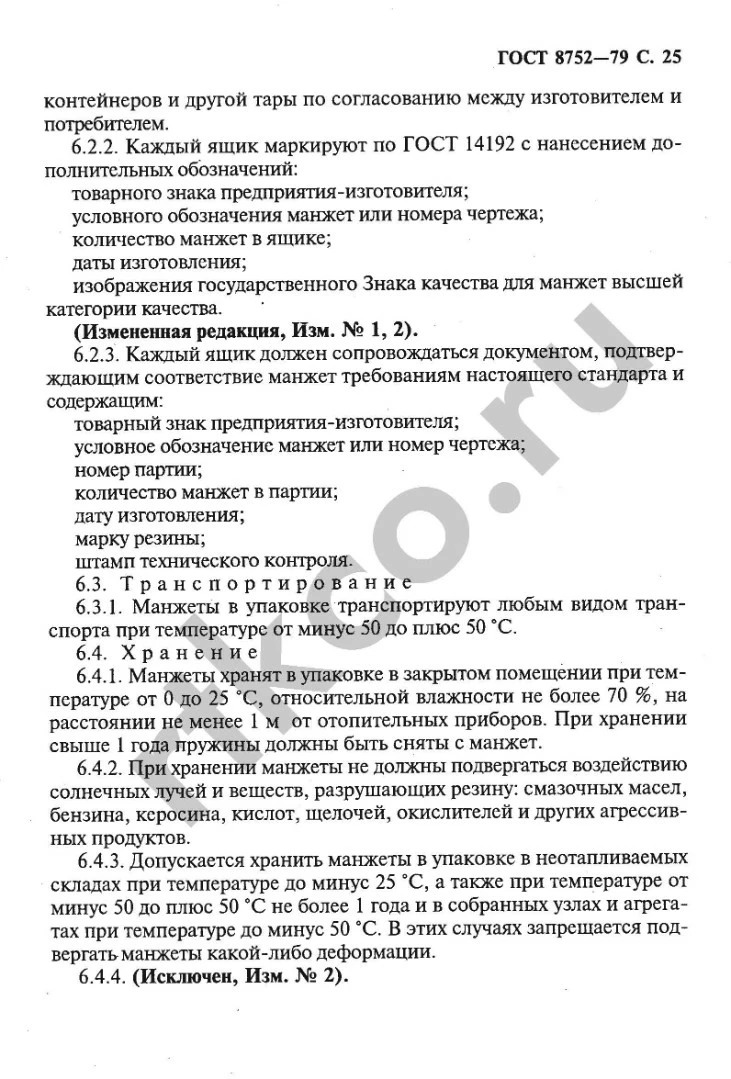

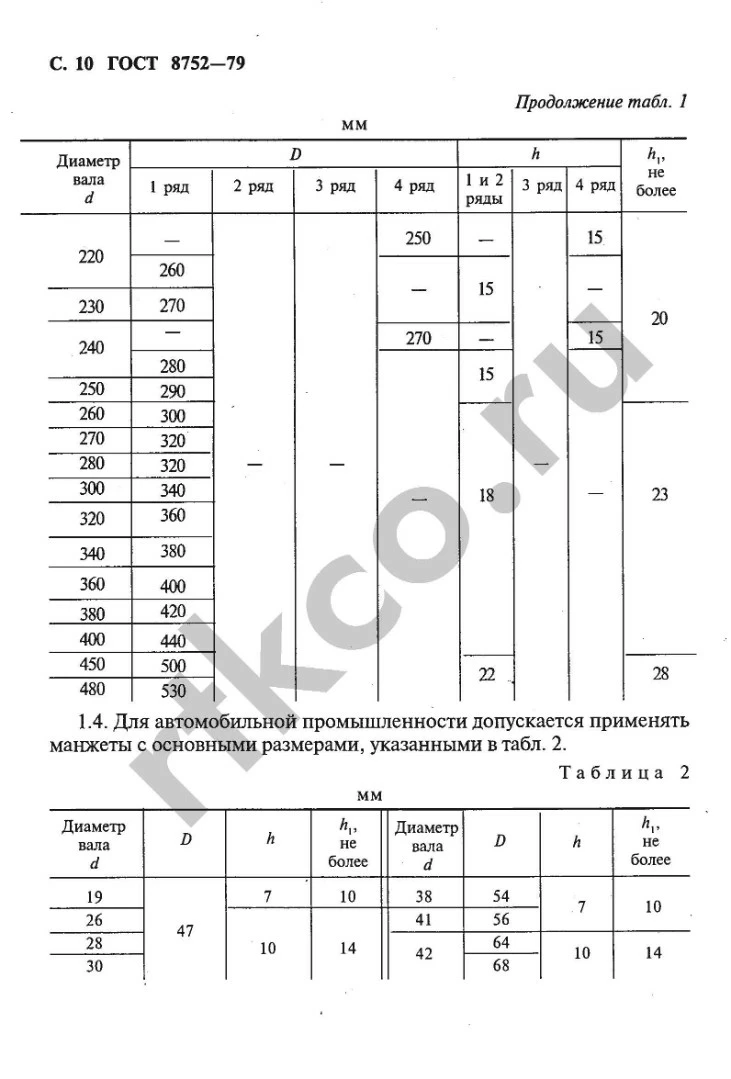

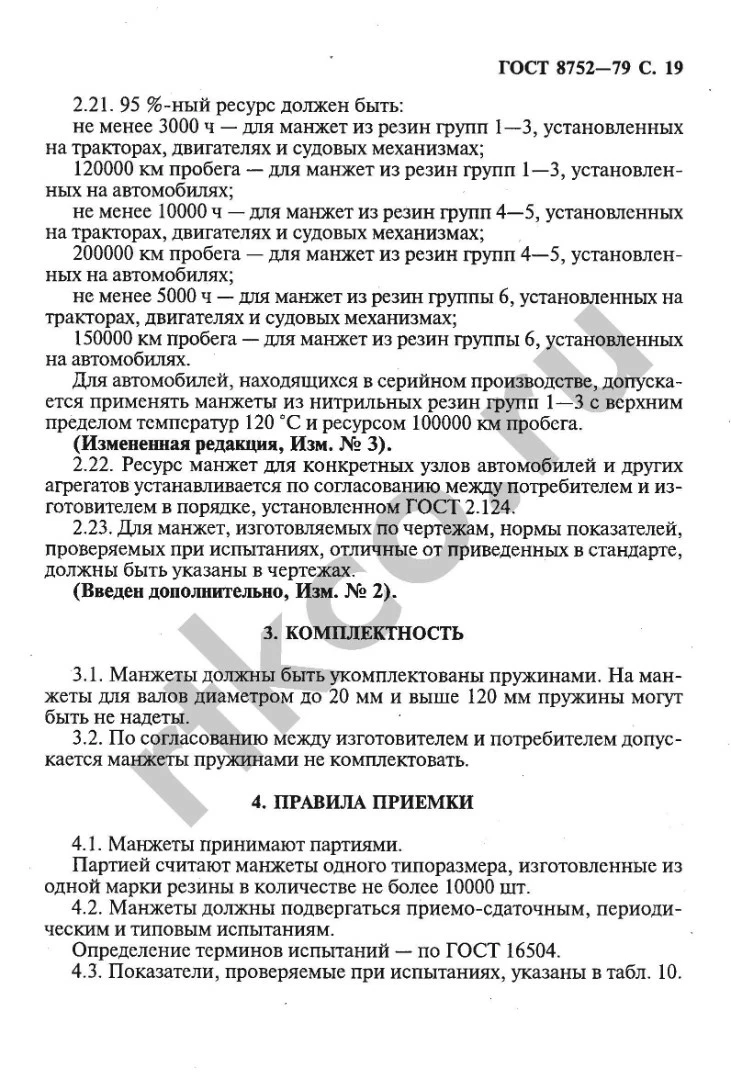

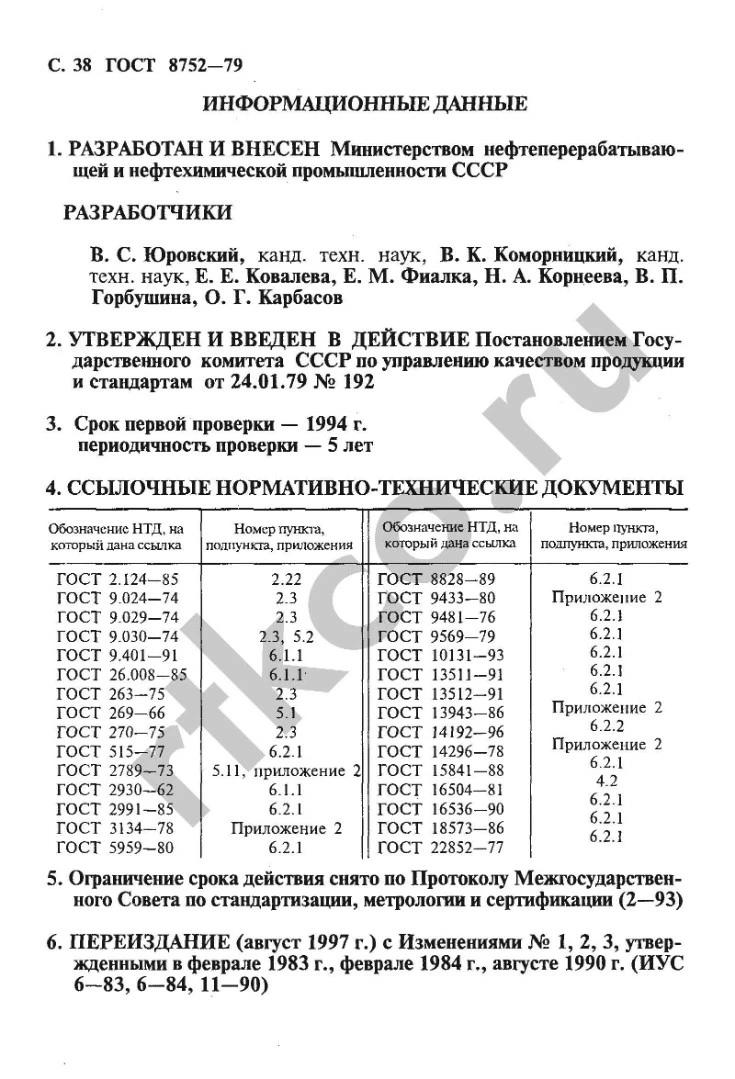

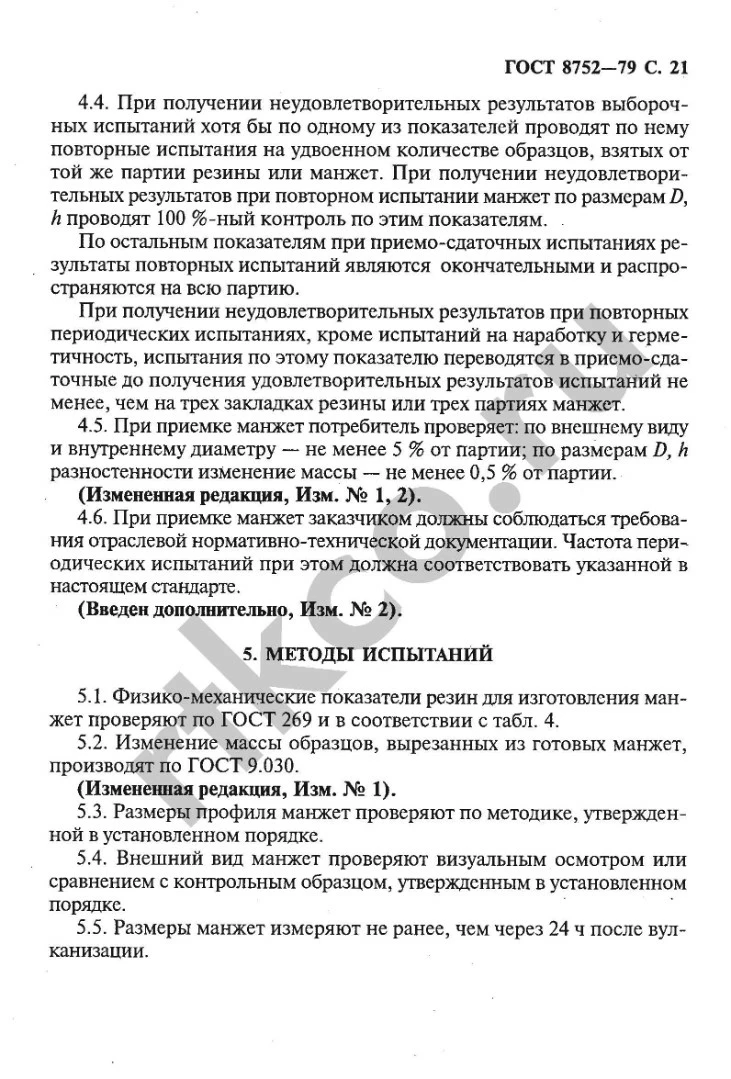

Скачать ГОСТ 8752-79
