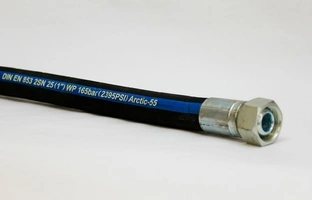

Рукава (РВД) с двумя металлическими оплетками DIN EN 853 2 SN

Корпоративный портал / Продукция для изучения / Резинотехнические изделия / РВД

Купить на

Температурный режим от -40°С до +100°С

Стандарты EN 853, 856, 857

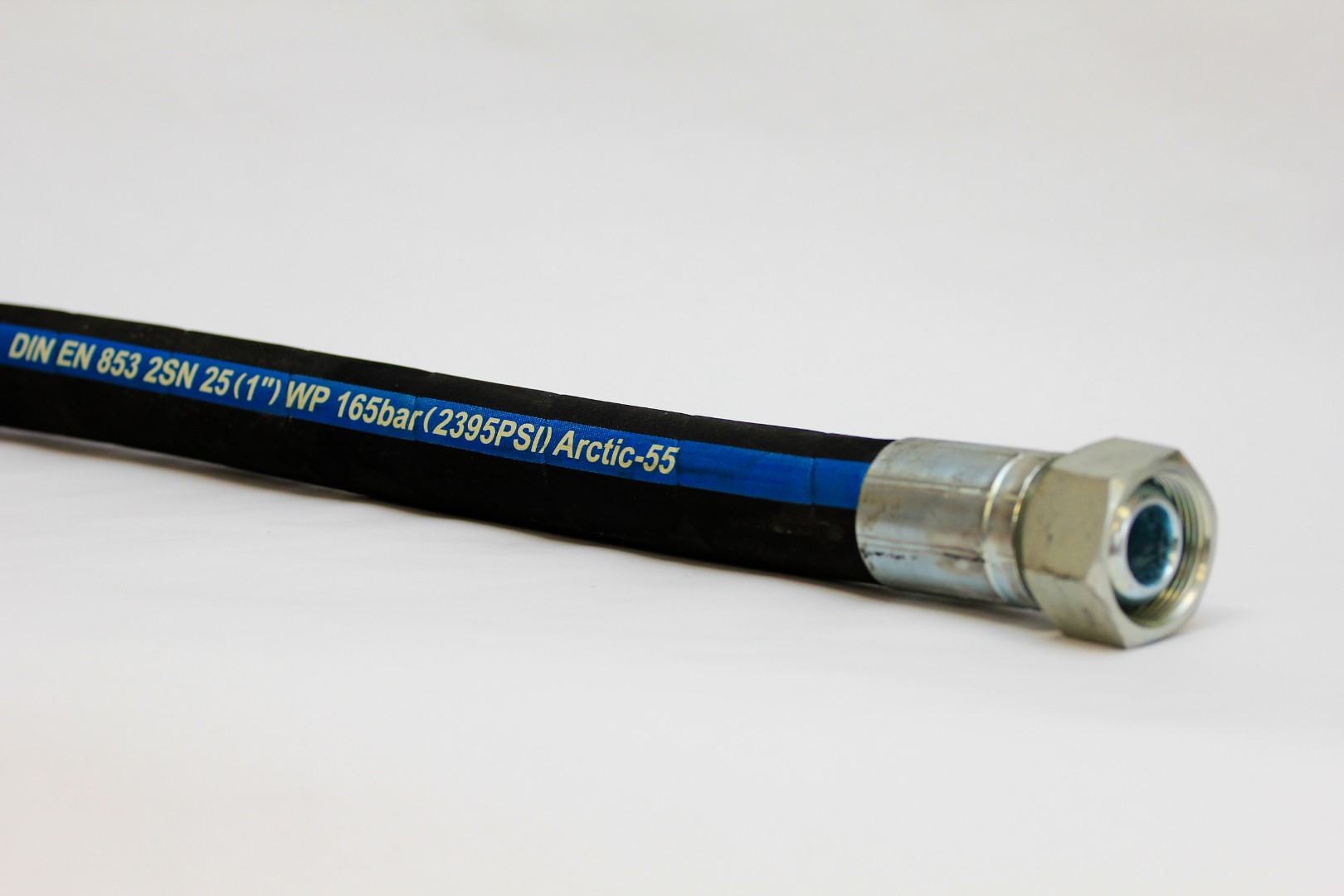

Рукав высокого давления – универсальный и надежный проводник для гидравлических жидкостей. Выполнен в соответствии с ГОСТом 6286-73. Имеется сертификат, прошли испытания на «Уральском заводе РТИ» согласно ГОСТ 6286-2017. Применяется в сложном промышленном оборудовании, грузоподъемных механизмах и строительно-дорожной и сельскохозяйственной технике.

Рукав имеет дополнительное усиление: армирование в виде металлической оплетки, стальная спиральная навивка, синтетическая нить, текстиль со специальным разработанным составом волокон. Рассчитан на 150 тысяч циклов.

Схема:

Условное обозначение:

РВД - рукав высокого давления
DN - условный внутренний диаметр (мм)
P - рабочее давление (МПа)
L - длина рукава (мм)
А- диаметр и шаг резьбы накидной гайки или ниппеля, мм
B - название исполнения наконечника
α° - угол поворота левого наконечника (градусы)
β° -угол поворота правого наконечника (градусы)
γ° - угол установки правого и левого наконечника относительно друг друга по часовой стрелке

1 RUB

Номинальный диаметр, мм	Внутренний диаметр, мм	Наружный диаметр, мм	Рабочее давление, атм	Разрывное давление, атм	Вес. кг
6	6,4	15,0	400	600	0,36
8	7,9	I6,6	350	1400	0,4
10	9,5	19,0	330	1320	0,51
12	12,7	22,2	260	1100	0,62
16	15,9	25,4	250	1000	0,72
20	19,0	29,3	215	850	0,92
25	25,4	38,1	165	650	1,31
32	31,8	47,0	120	500	1,97
38	38,1	53,4	90	360	2,27
50	50,8	66,2	80	320	3,12

Показать полностью

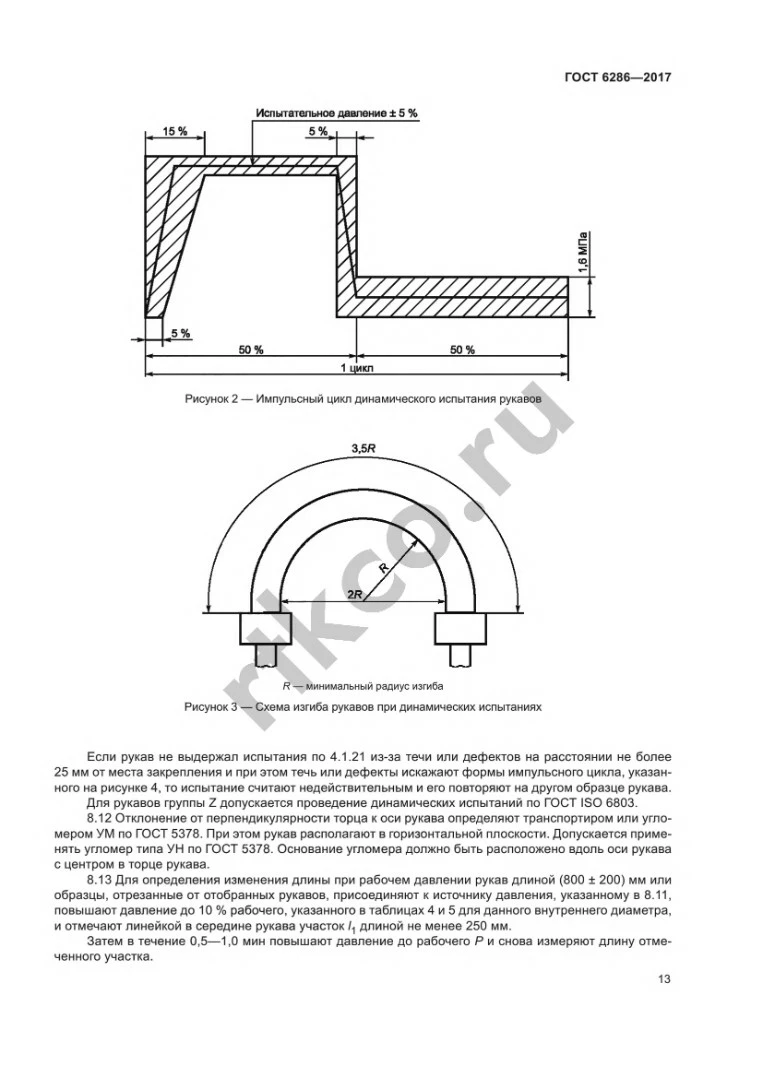

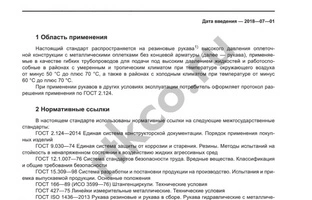

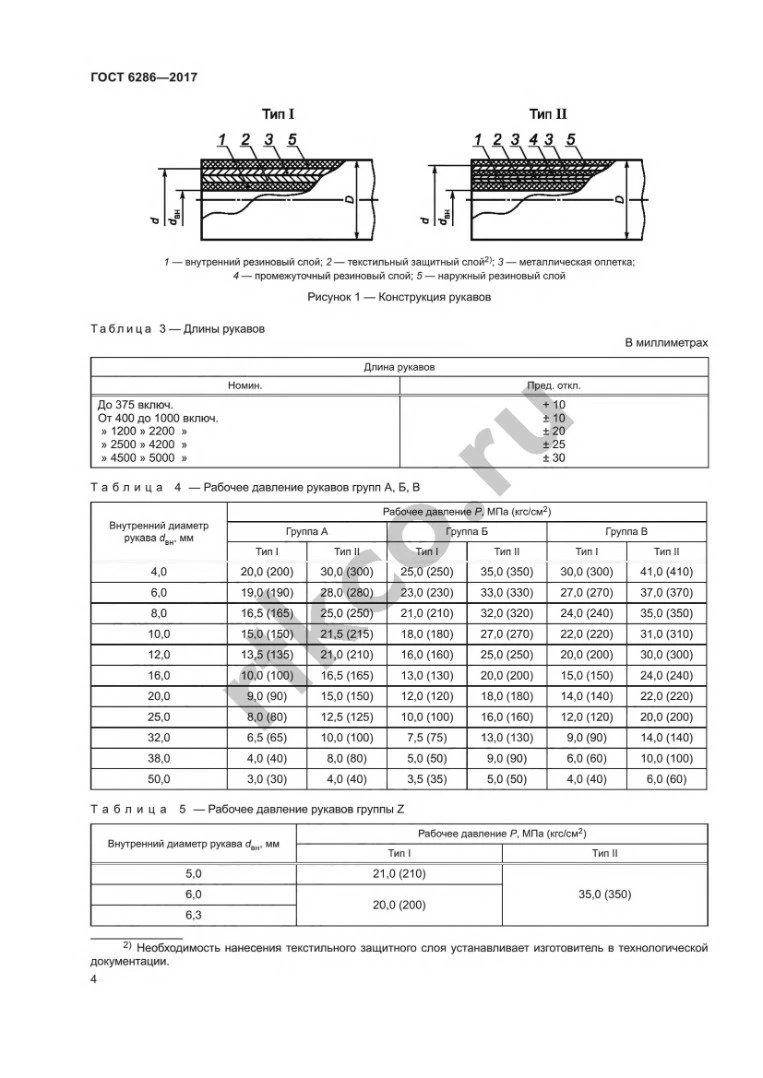

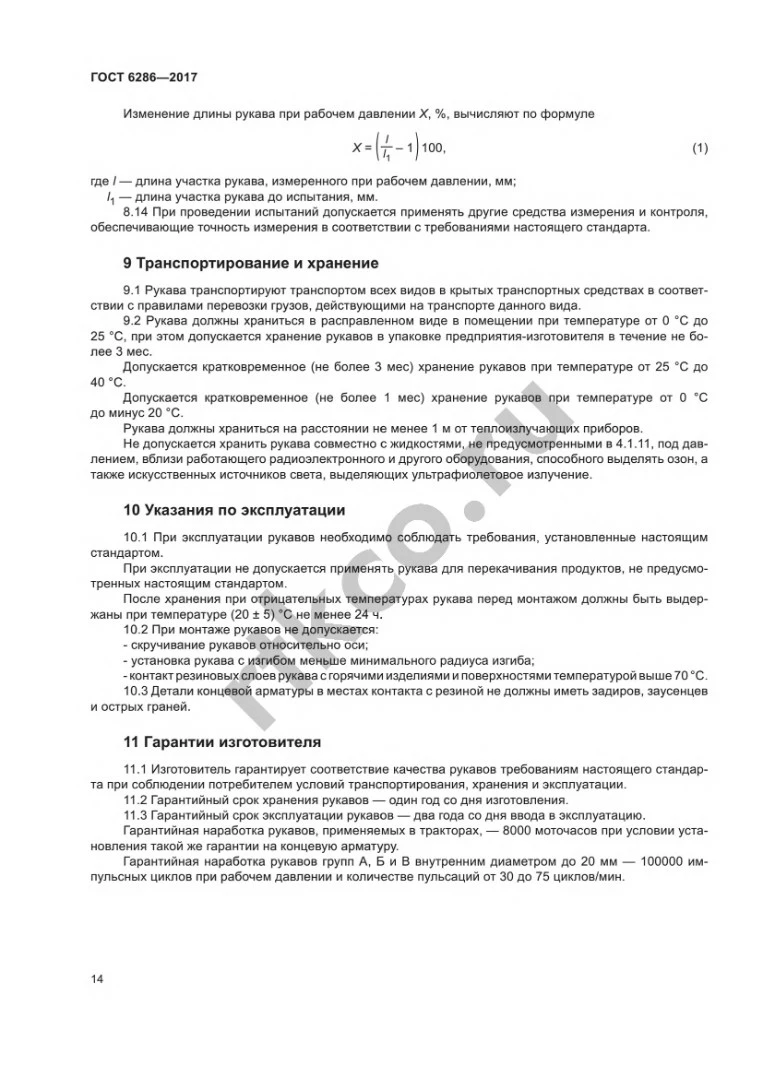

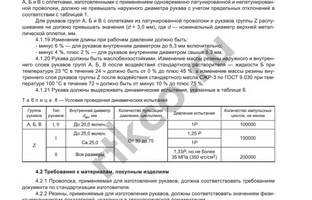

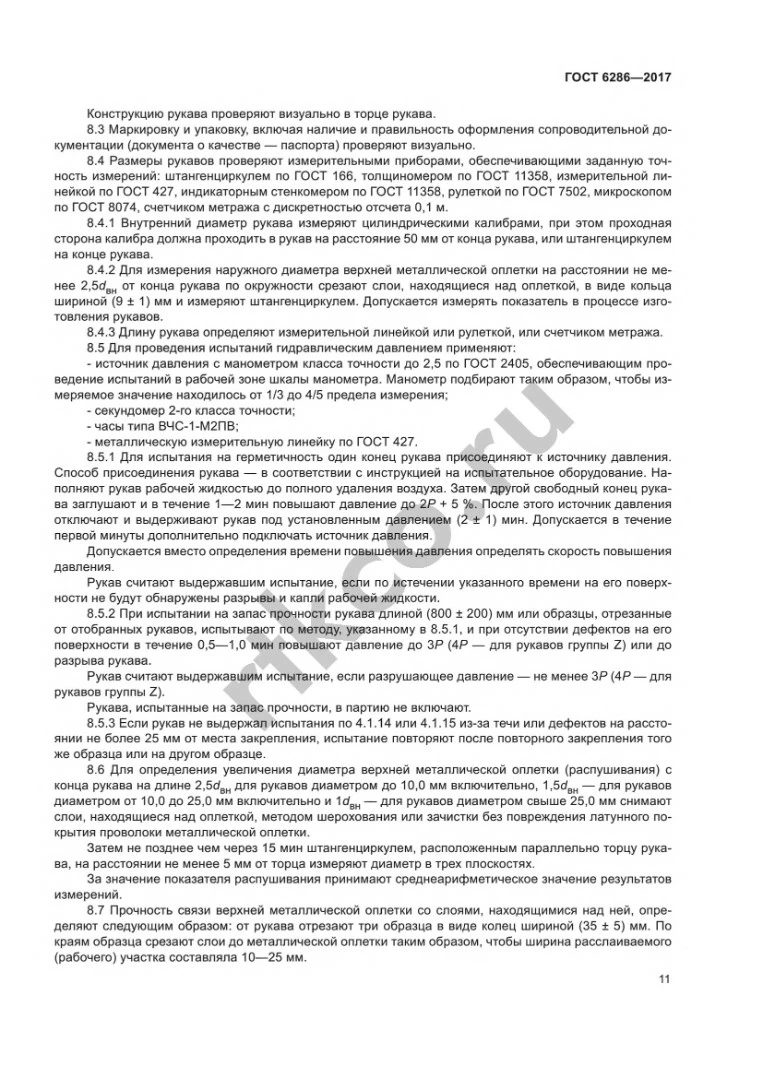

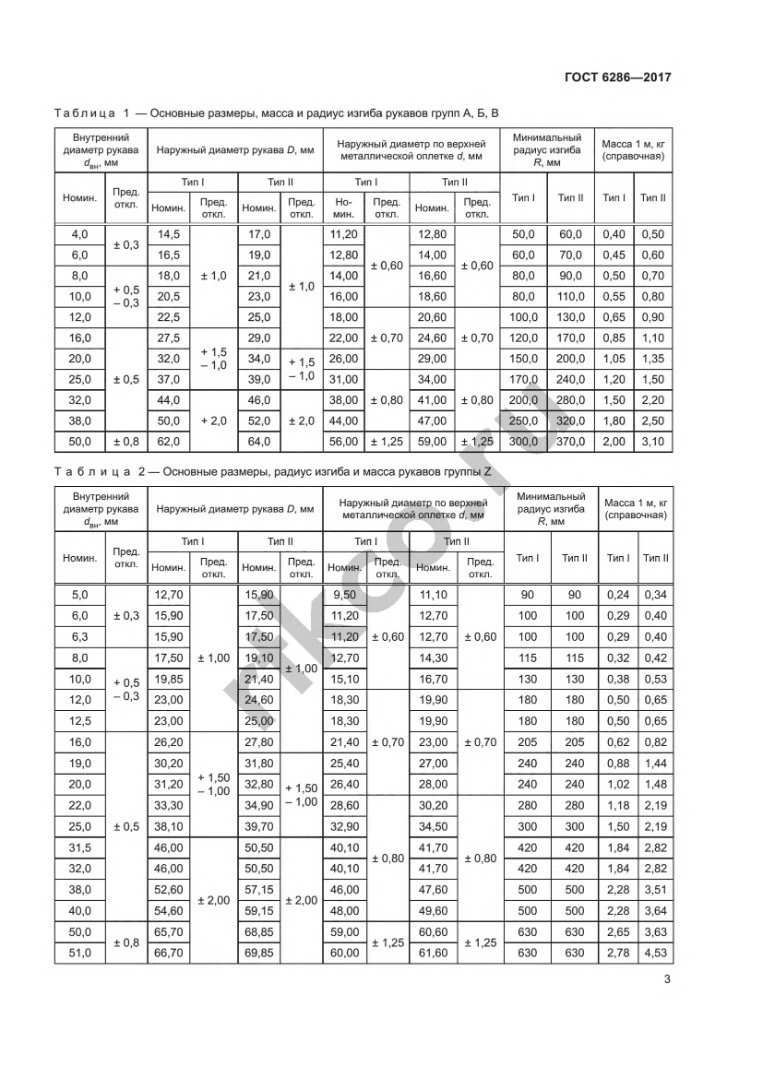

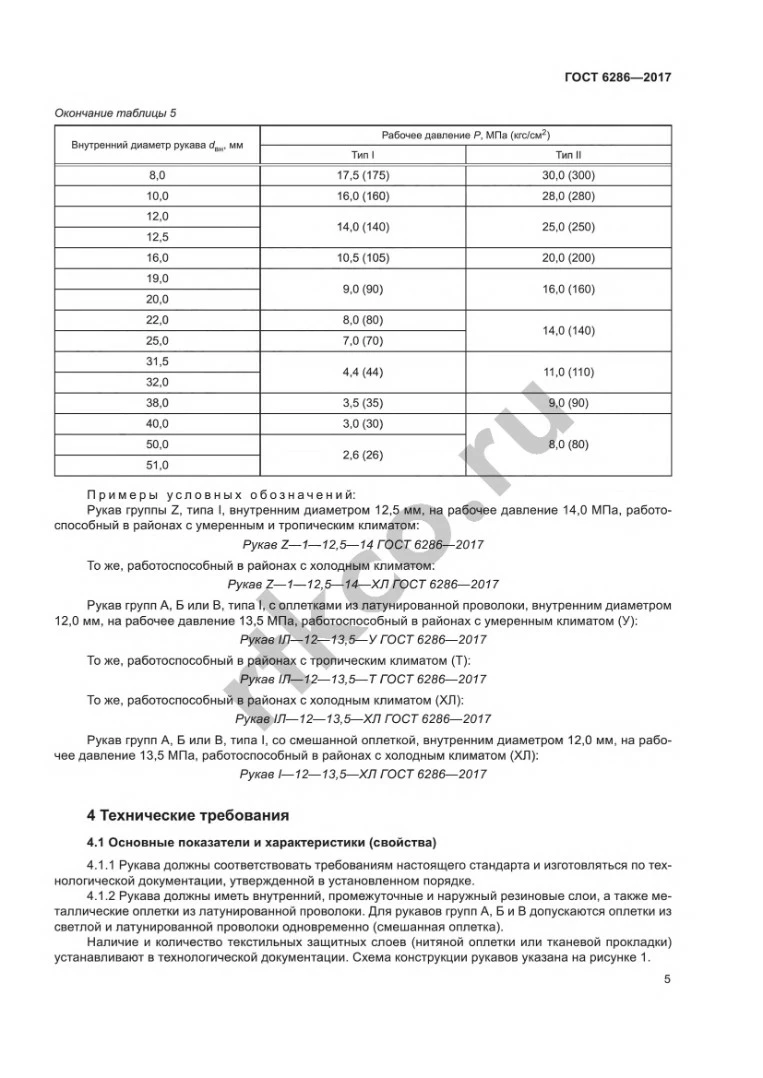

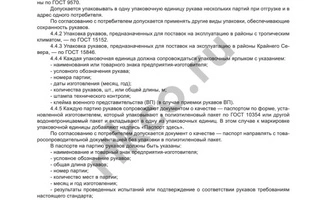

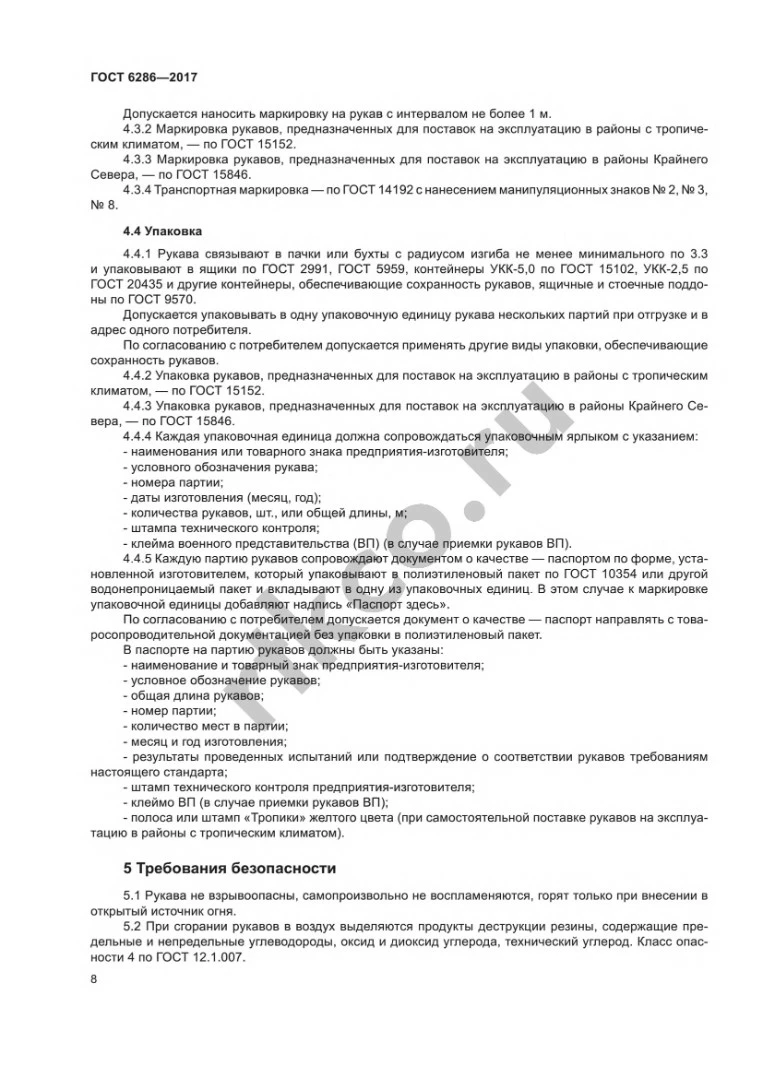

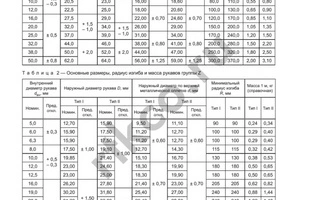

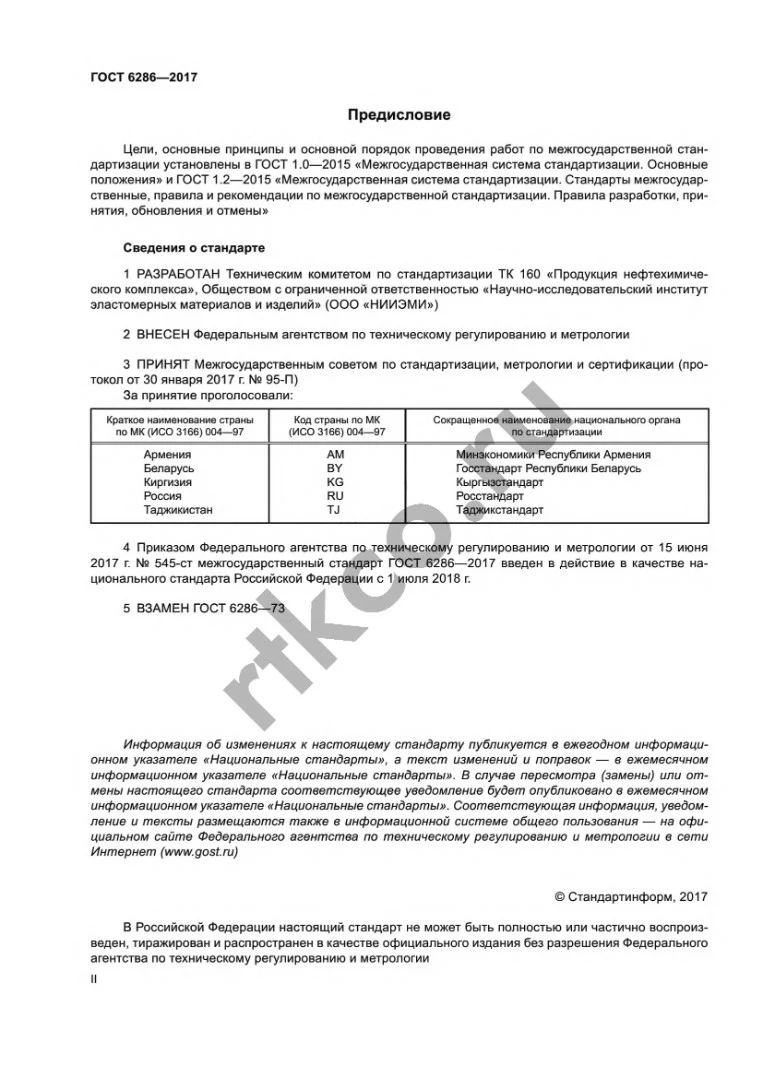

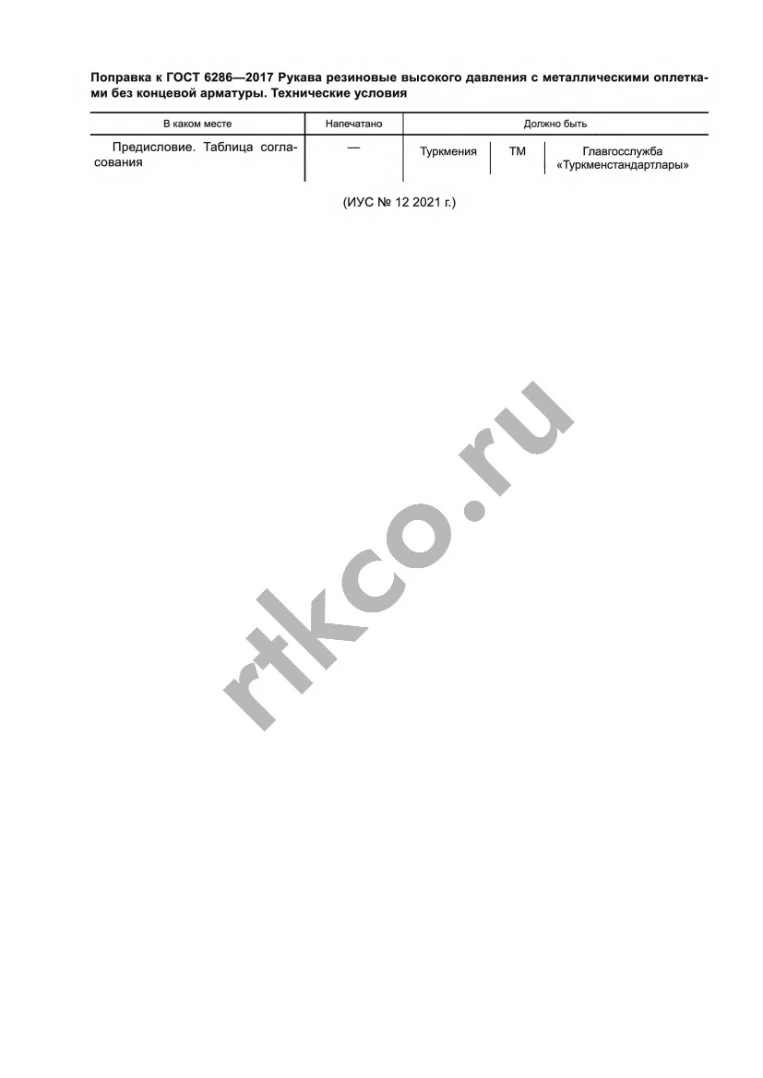

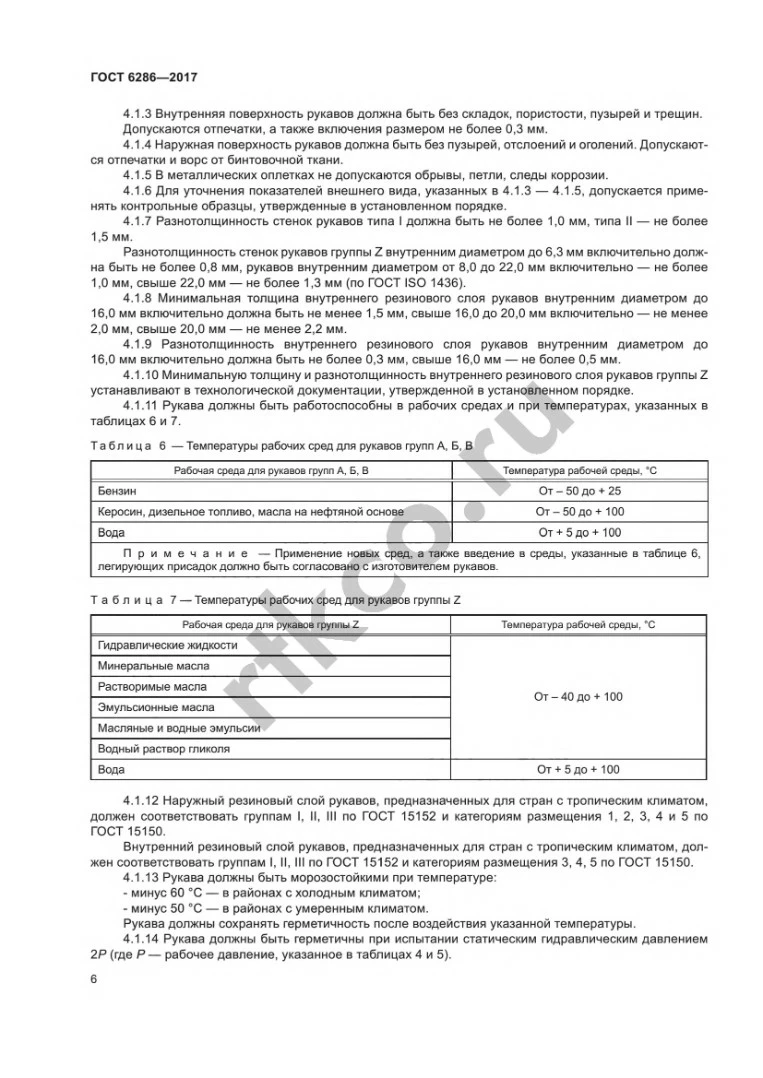

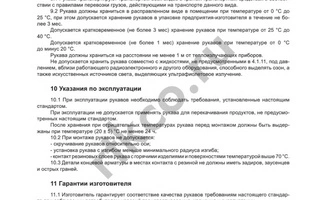

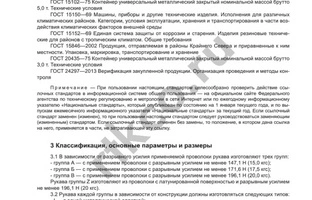

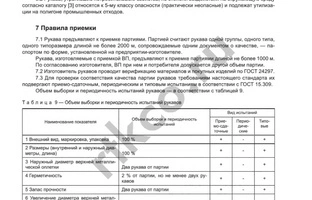

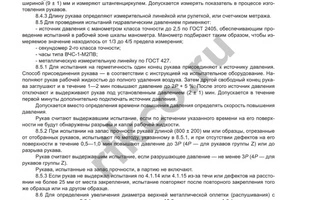

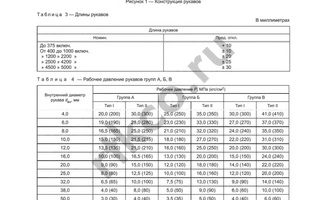

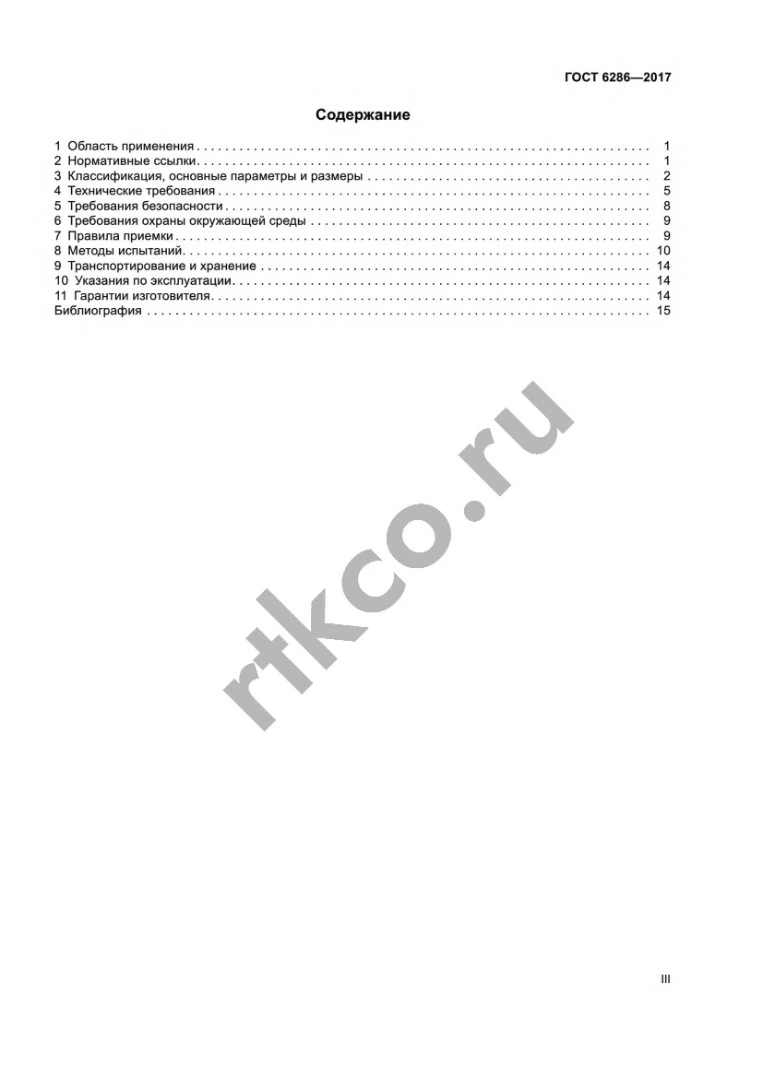

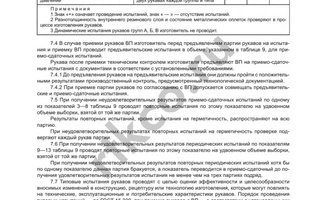

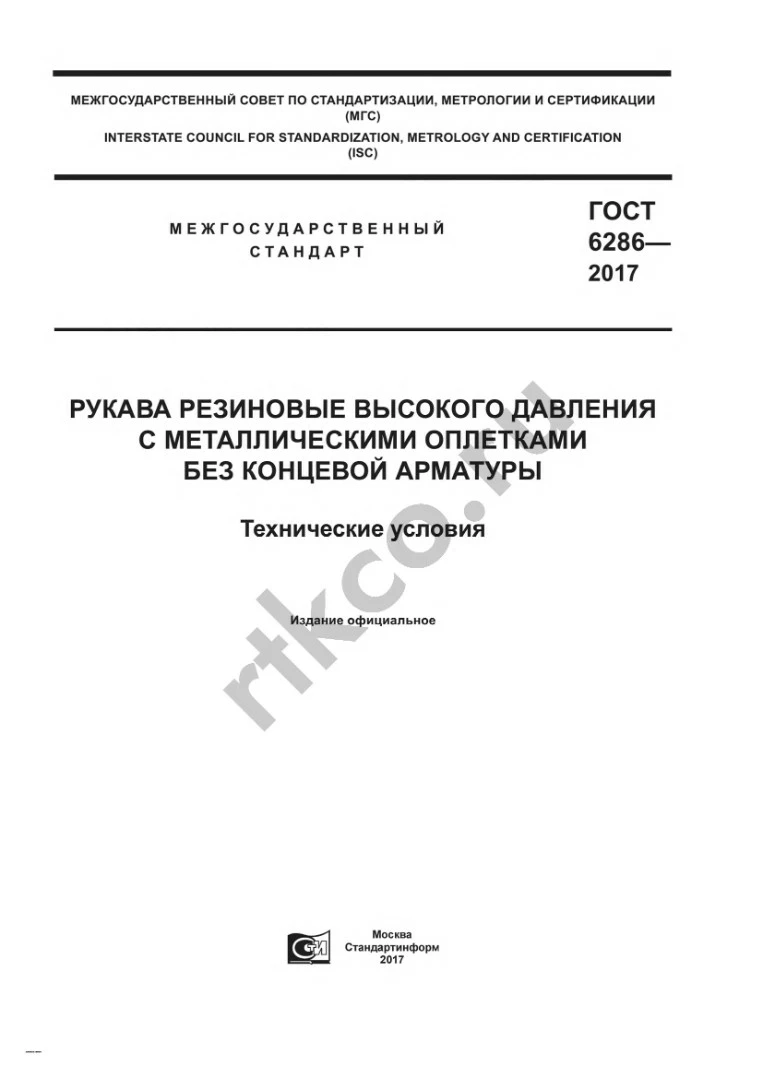

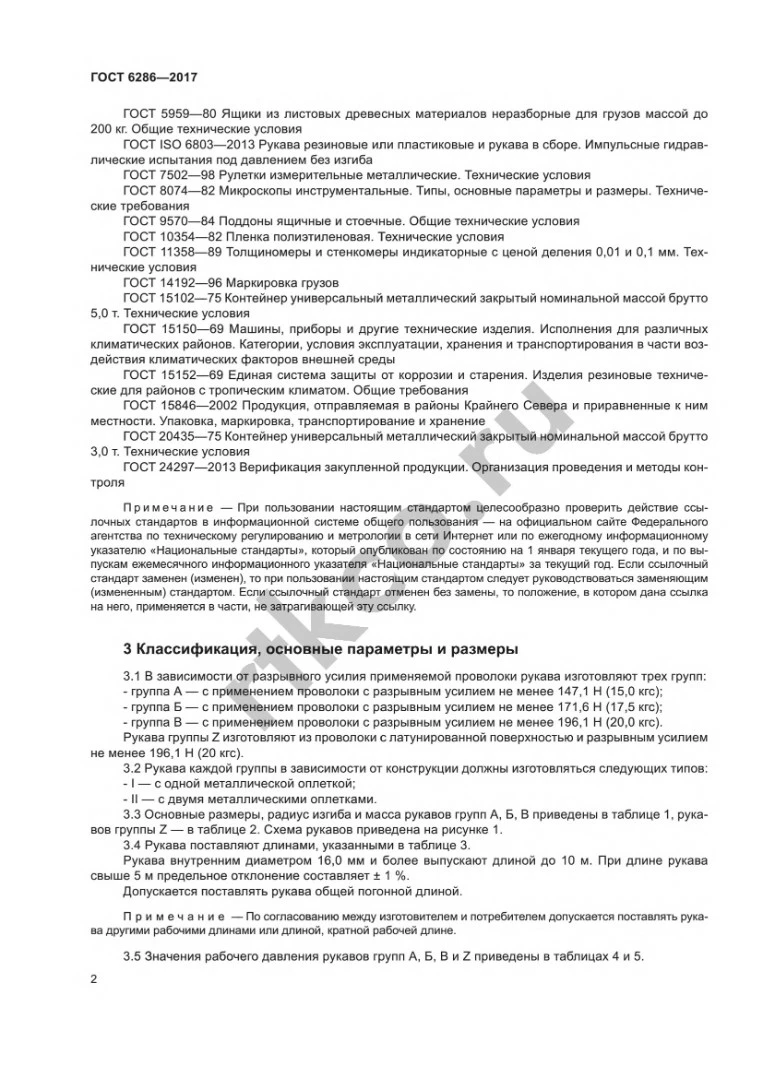

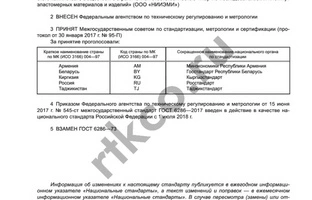

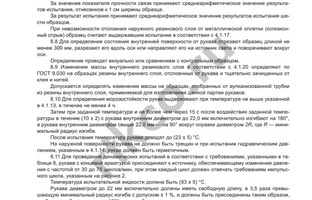

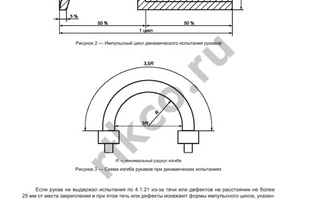

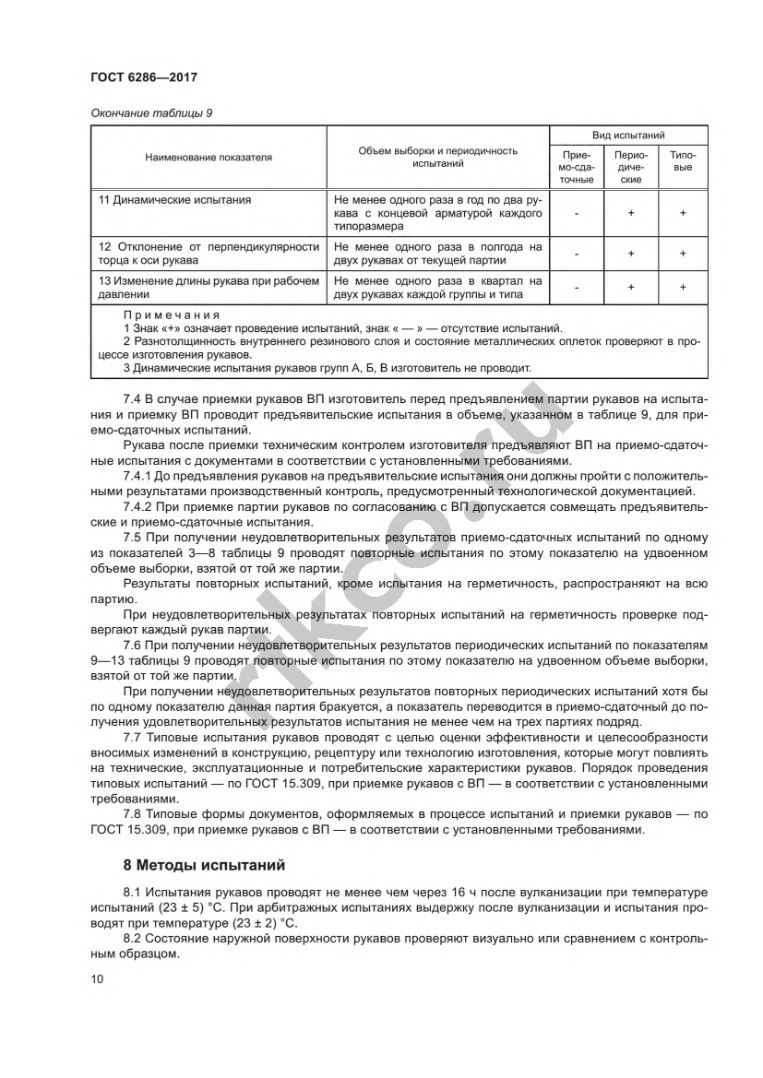

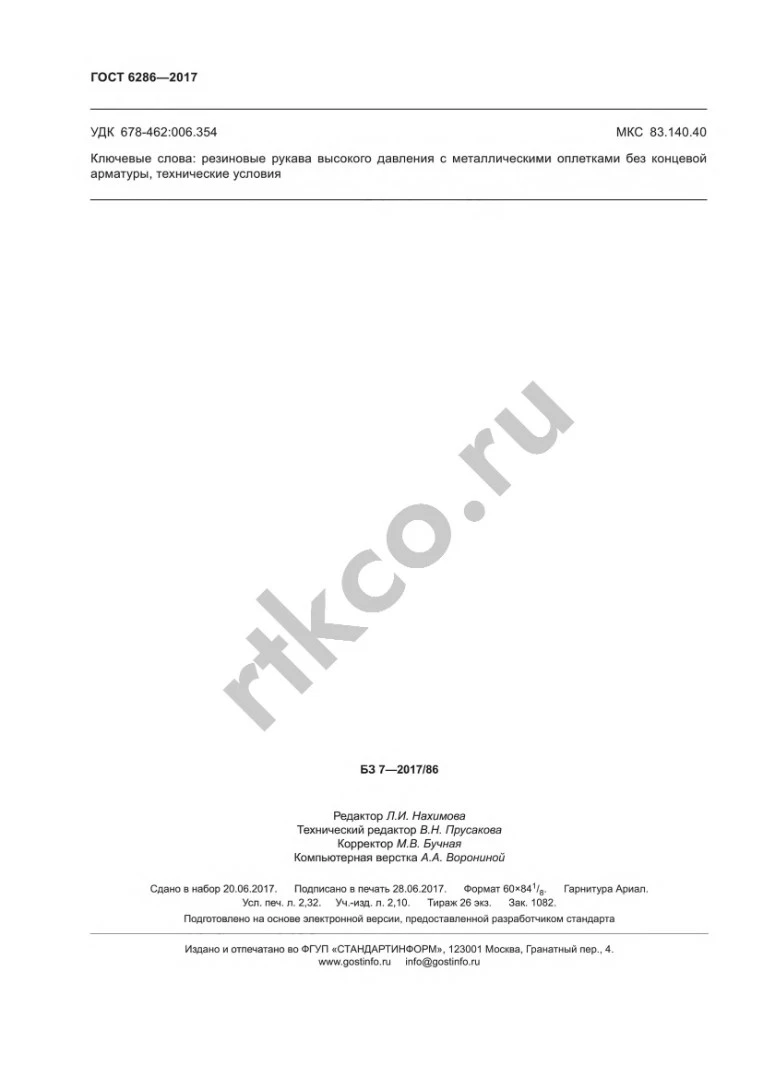

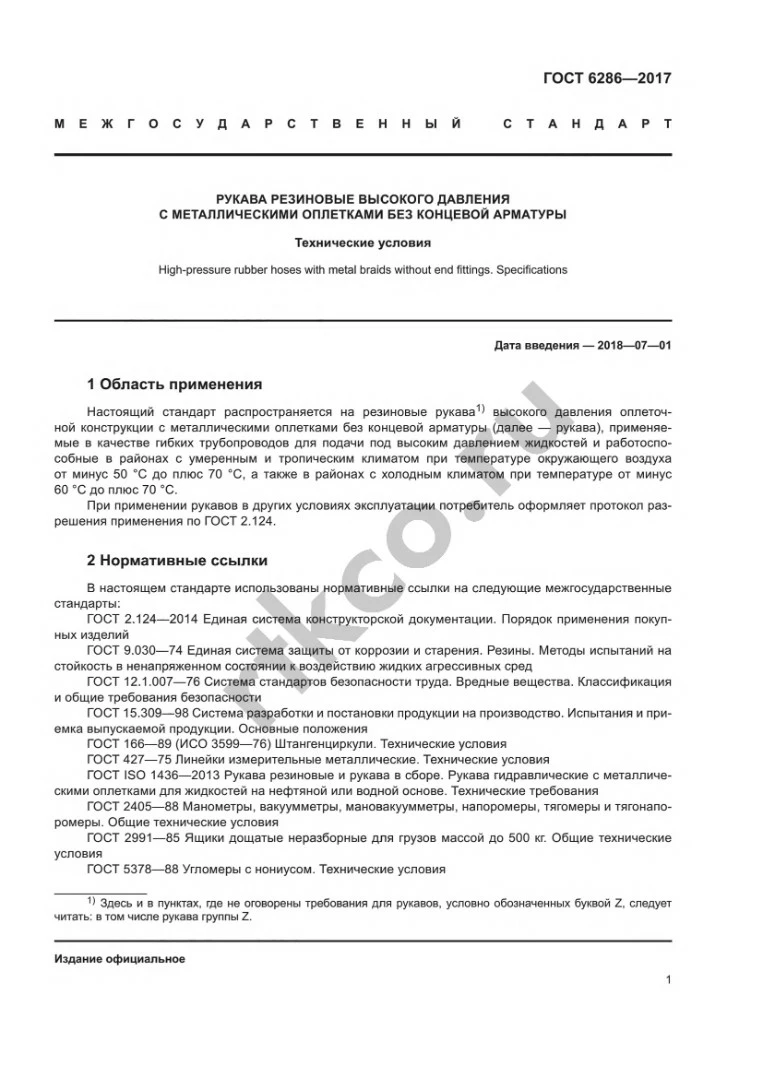

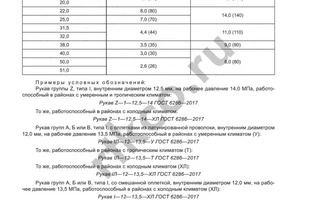

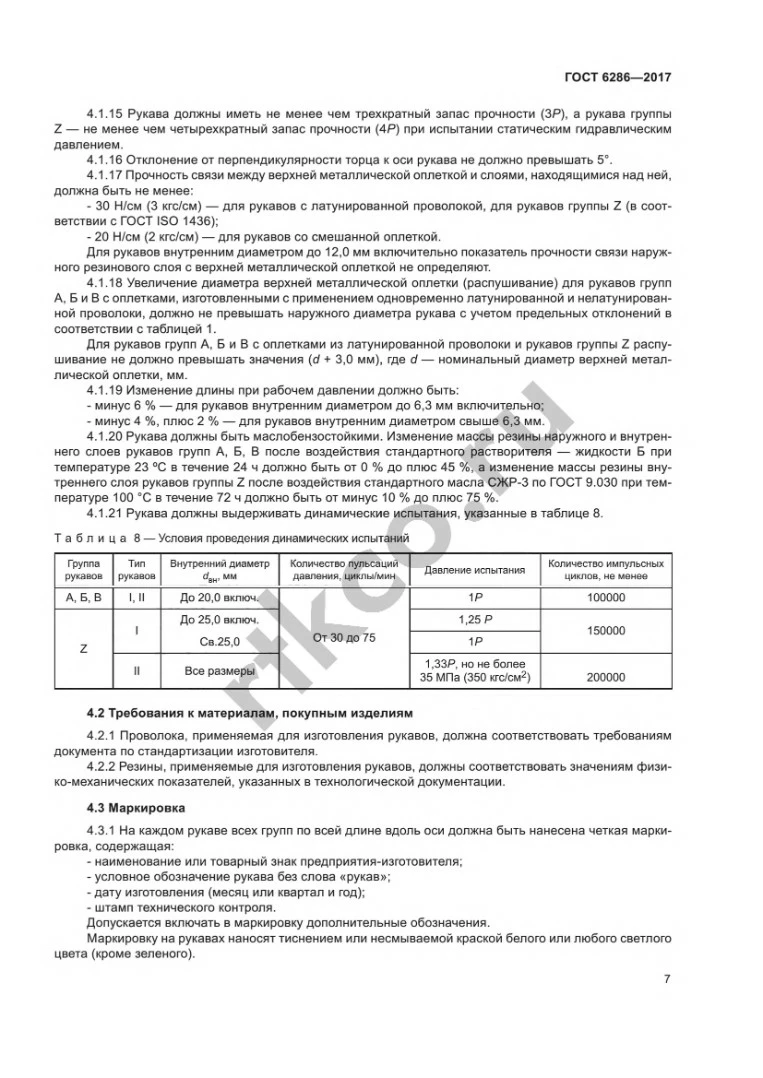

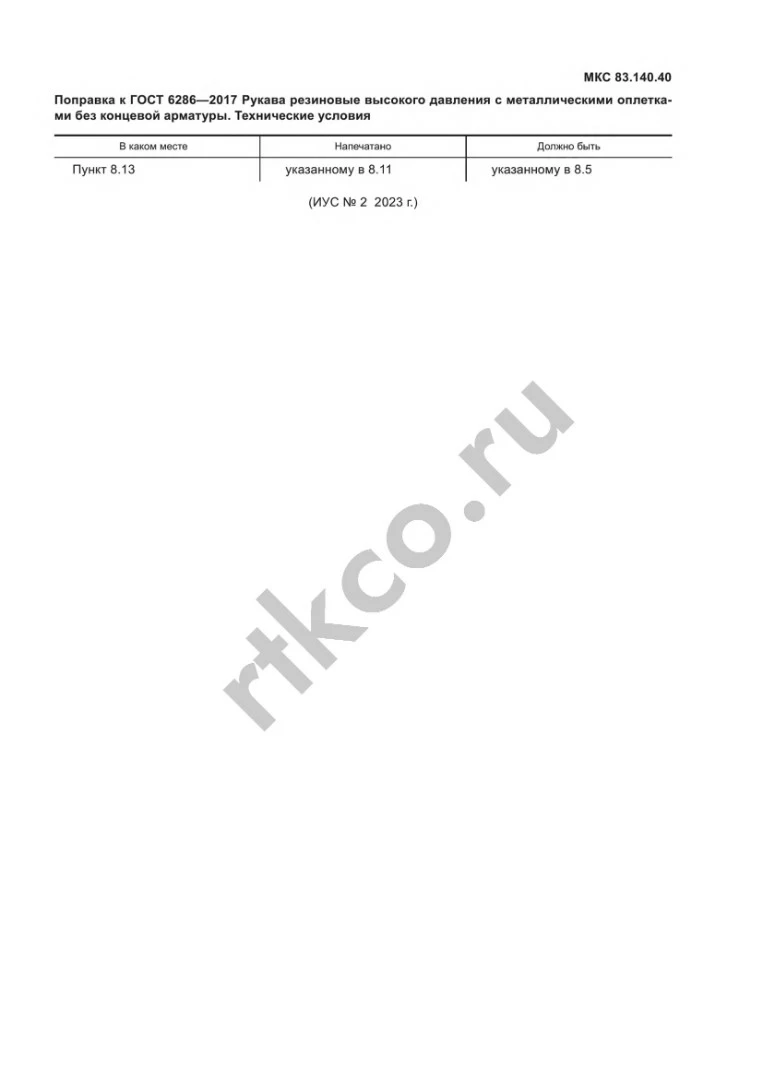

Скачать ГОСТ 6286-2017
